Распределительное устройство, состоящее из типовых унифицированных блоков (ячеек) высокой степени готовности, собранных в заводских условиях, называется комплектным распределительным устройством (КРУ). Компания «Мосэлектрощит» является одним из первых производителей такого оборудования в России.

В устройстве с напряжением до 35 кВ ячейки выполнены в виде шкафов, соединенных боковыми стенками в общий ряд. Элементы с напряжением до 1 кВ выполняются проводниками в твердой изоляции, а элементы от 1 до 35 кВ – проводниками с воздушной изоляцией (шины с изоляторами). Комплектное распределительное устройство (КРУ) используется для приема и распределения электрической энергии. Этот агрегат состоит из соединительных и сборных шин, набора коммутационных аппаратов, средств учета, измерения и вспомогательных устройств РЗА (устройства релейной защиты и автоматики).

В его состав входят:

  • аппараты пуска и управления электроприемниками
  • устройства защиты
  • токоизмерительные приспособления

Наиболее выгодная цена на ячейки КРУ у производителя. Компания «Мосэлектрощит» функционирует с 1946 года. Предприятие выполняет полный цикл работ – от проектирования КРУ до монтажа. Электрооборудование поставляется и монтируется на объектах на территории России, стран СНГ, а также дальнего зарубежья.

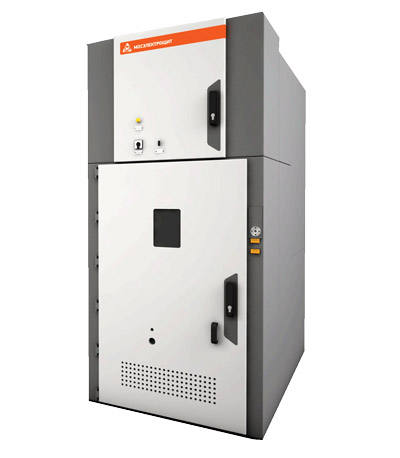

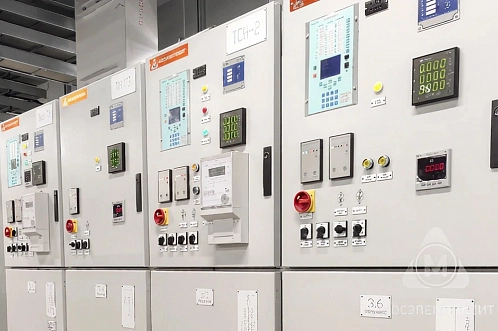

Шкаф КРУ 6 кВ

Выполняемые функции

  • Как распределительное устройство – прием и дальнейшее распределение электричества в трехфазных сетях (рабочая частота сети – 50 Гц, напряжение свыше 1 000 В).
  • Автоматическое восстановление электропередачи на неповрежденных участках сети.
  • Комплектные распределительные устройства применяются на городских подстанциях, электрических станциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
  • Автоматическое отключение участков с повреждениями. Комплектное устройство не требует участия человека, в сетях до 35 кВ может заменить станции секционирования.

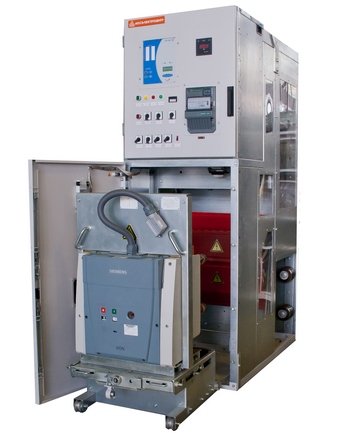

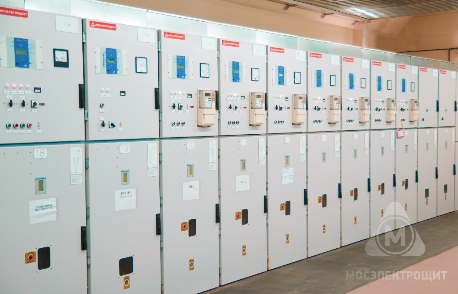

Шкаф КРУ К-128 6кВ

Устройство КРУ

Шкаф (ячейка) разделен на 4 основных отсека: кабельный отсек (ввода или линии), отсек сборных шин, отсек выключателя высоковольтный, релейный шкаф низковольтный. Корпус – сборная металлоконструкция из листов оцинкованной стали толщиной 2 мм, собранная на болтовых соединениях. Устройство ячейки КРУ обеспечивает надежное заземление всех элементов конструкции, удобство ремонта и легкий доступ к отсекам шкафа.

Технические характеристики шкафов КРУ
Тип изоляции 6-35 кВ Твердая Элегазовая Воздушная
Серии шкафов К-133 К-131 Э К-125, К-128, К-129, К-130, К-131
Номинальное напряжение, кВ 6-35 6-20 6-35
Номинальный ток сборных шин, А До 1600 До 630 До 4000
Номинальный ток главных цепей, А До 1600 До 630 До 4000*
Номинальный ток отключения выключателей, кА До 31,5 До 20 До 50
Ток термической стойкости, кА До 31,5 До 20 До 50
Ток электродинамической стойкости, кА До 51-81 До 51 До 128
Расположение сборных шин Верхнее Верхнее Верхнее/нижнее
Условия обслуживания Одностороннее Одностороннее Одностороннее/двухстороннее
Кол-во присоединений в одном шкафу 1 1-5 1
Габариты ШГВ, мм 400-600*780-1300*1430-2300 368-1728*800*1230-1500 650-1200*1000-2170*2000-2500
Масса, кг В зависимости от выбранных параметров 135-530 От 500

*- шкафы с номинальными токами до 3150 А с естественной вентиляцией, шкафы на номинальные токи от 3150 А до 4000 А – с принудительной вентиляцией

Преимущества оборудования

  1. Все элементы КРУ собираются в комплектные ячейки на заводе, включая оборудование высокого напряжения.
  2. Монтаж полностью собранных ячеек КРУ осуществляется на месте в сокращенные сроки.
  3. Токоведущие части защищены от случайного прикосновения, а специальные блокировки предупреждают ошибочные операции. Применение оборудования повышает безопасность персонала.
  4. Ячейки КРУ компактные, за счет чего существенно сокращается объем строительной части РУ и размеры площадки для их размещения.

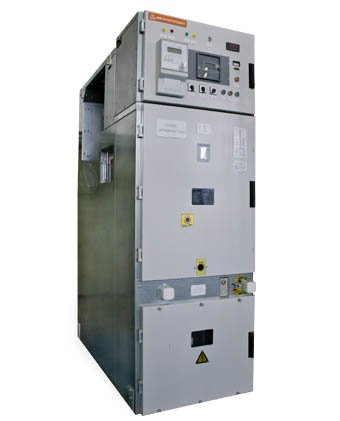

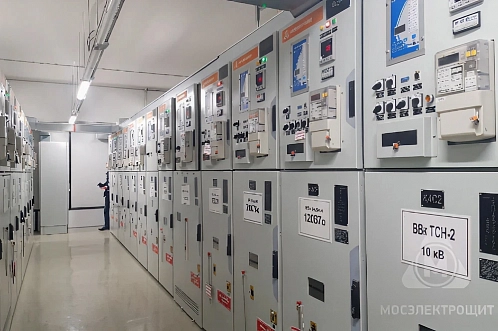

Шкаф КРУ 10 кВ

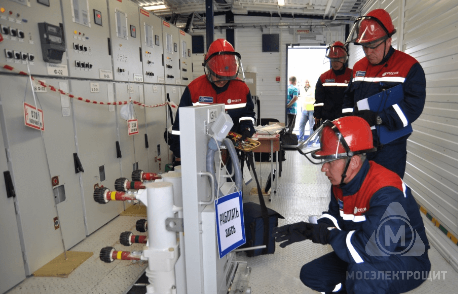

Особенности монтажа

Ячейка КРУ устанавливается в несколько этапов:

  1. Монтаж шкафа подстанции
  2. Крепление элементов КРУ между собой, а также к закладным металлическим конструкциям
  3. Монтаж сборных шин
  4. Соединение сборных шин противостоящих секций
  5. Монтаж магистральных шинок вспомогательных цепей
  6. Проверка изоляторов и состояния трансформаторного масла
  7. Приемо-сдаточные испытания
Типы оборудования

КРУ подразделяют на типы:

  • По функциональному назначению – линейные, вводные, для собственных нужд, трансформаторов напряжения и проч.
  • По назначению – общего назначения, для питания экскаваторов, для электротранспорта и т. д.
  • По типу вводных и отходящих линий – для воздушного ввода или вывода, для кабельного ввода или вывода.
  • По типоисполнению – для одиночного применения и для встраивания в сборку КРУ.
  • По типу установки шкафа КРУ – для применения внутри помещений (его размещают в сооружениях и помещениях, собирается с системой сборных шин) и для наружного применения (КРУН).
  • По величине номинального тока.
  • По конструктивному исполнению видимого разрыва (в целях безопасности работы на линиях) – с разъединителями и коммутационного аппарата в выдвижном виде (на тележке). Тип исполнения камер КРУ определяется номинальными параметрами входящей в них аппаратуры и схемой главных цепей. Допускается изготовление шкафов по схемам заказчика на заводе-изготовителе.

Изготовление на заказ

Цены на ячейки КРУ от компании «Мосэлектрощит» уточняйте по телефону в Москве: +7 (495) 787-43-59. Уже 70 лет предприятие производит электрооборудование и гарантирует высокие параметры качества продукции по техническому уровню исполнения, надежности и эффективности. Чтобы купить ячейку КРУ, достаточно посмотреть каталог на сайте и выбрать необходимые модели устройств, позвонить менеджеру или написать на e-mail. Комплектные устройства представлены с разными характеристиками, специалист поможет выбрать оптимальный вариант.
