КРУ СЕРИИ К-133 «КОМПАКТ»

Техническая документация

Комплектные распределительные устройства (КРУ) серии К-133 «Компакт» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6(10) кВ.

Комплектные распределительные устройства серии К-133 «Компакт» востребованы в:

  • Городских электрораспределительных сетях
  • Электроснабжении промышленных и административных объектов
  • Электроснабжении объектов нефте-газовой промышленности
  • Системах генерации электроэнергии
  • Системах распределения электроэнергии электротранспорта

ОБЪЕКТЫ ПРИМЕНЕНИЯ

  • Распределительные пункты (РП)
  • Распределительные трансформаторные подстанции (РТП)
  • Подстанции малой генерации
  • Трансформаторные подстанции (ТП)
  • Подстанции кольцевых сетей
  • Подстанции радиальных сетей
  • Закрытые распределительные устройства (вводные подстанции)
  • Подстанции с двойным вводом
  • Подстанции с резервированием

Рисунок - Пример проекта распределительной сети с использованием КРУ К-133 «Компакт»

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Современное комплектное распределительное устройство с высокими техническими параметрами.
  • Существенно меньшие по сравнению с КРУ и КСО с воздушной изоляцией габаритные размеры.
  • Габаритные размеры соизмеримые с размерами КРУ в элегазовой изоляции при одновременном отсутствии недостатков, которыми обладают КРУ с элегазовой изоляцией.
  • Максимально удобный и существенно более простой и надежный монтаж на объекте, чем у КРУ и КСО с воздушной изоляцией. Максимально простой, удобный и быстрый монтаж сборных шин.
  • Интеллектуальность и безопасность обслуживания.
  • Гибкость архитектуры и широкий набор комплектаций – от самой простой базовой комплектации с ручным управлением (без отсека релейной зашиты и автоматики), до комплектации с современными устройствами цифровой защиты, моторизированными приводами с дистанционным управлением, системой контроля температуры токоведущих частей, системой контроля частичных разрядов твердой изоляции и т.д.
  • Экологическая чистота.
  • Значительно более высокая надежность работы при эксплуатации в условиях высоких температурах и на больших высотах по сравнению с КРУ использующими SF6, в которых при повышении температуры происходит автоматическое повышение давления SF6 способное приводить к появлению утечки SF6 и как следствие к потере изоляции и внутреннему дуговому замыканию.
  • Значительно более высокая надежность работы при низких температурах по сравнению с КРУ использующими SF6, который при низких температурах может переходить в жидкое состояние с потерей своих изоляционных свойств и быть причиной внутреннего дугового замыкания и разрушения КРУ.
  • Высокая безопасность обслуживания и надежность за счет использования в качестве диэлектрического материала твердых изоляционных материалов (эпоксидной смолы и силиконового каучука), а так же технологии экранирования, исключающей образования разрядов на поверхности твердой изоляции.
  • Модульность конструкции, при которой все основные аппараты и токоведущие части расположены в полностью изолированном герметичном блоке со степенью защиты IP 67.
  • Минимальное техническое обслуживание во время эксплуатации, способность сохранять надежность работы при длительном нахождении без обслуживания.
  • Высокий механическая износостойкость и коммутационный ресурс – коммутационные аппараты КРУ К-133 «КОМПАКТ» способны выдержать более 20 000 циклов переключений.
  • Возможность использования на объектах где требуются частые коммутационные операции.

ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ ШКАФА

В связи с технической надёжностью, безопасностью использования и направленностью на защиту окружающей среды, а также развивающейся во всем мире тенденцией ввода правил усложняющих и ограничивающих возможности применения устройств использующих SF6, в будущем КРУ с твердой изоляцией имеют большие перспективы стать полной альтернативой КРУ с элегазовой изоляцией.

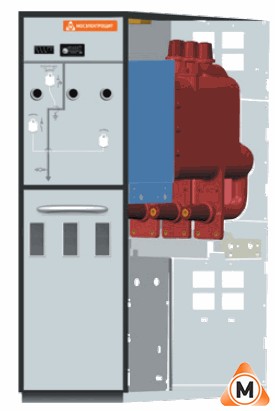

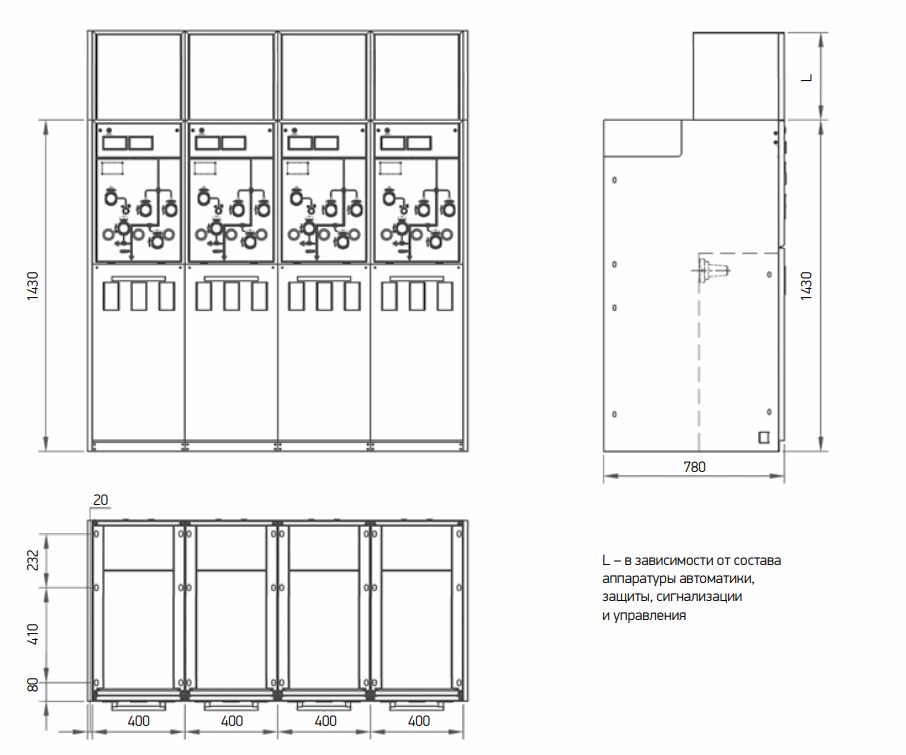

ГАБАРИТНЫЕ РАЗМЕРЫ ШКАФОВ К-133

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Тип шкафа КРУ на 10 кВ
К-133-А-C
К-133-А-CL
К-133-А-CL
К-133-B-C,
К-133-B-CL,
К-133-А-F,
К-133-B-F
К-133-А-V
К-133-А-VL
К-133-А-VL2,
К-133-B-V, К-133-B-VL,
К-133-А-I
К-133-А-IP
К-133-B
К-133-B-IP,
К-133-А-D
К-133-А-DP
К-133-А-Me
К-133-B
К-133-B-DP
К-133-B-Me
К-133-А-CP,
К-133-B-CP
К-133-А-E,
К-133-B-E
Номинальное напряжение кВ

12
Среда гашения дуги Вакуум Вакуум Вакуум - - - -
Номинальный ток А 630 125 630/1250 630/1250 630/1250 630/1250 -
Номинальный ток сборный шин А 630, 1250
Номинальная частота Гц 50
Выдерживаемое напряжение, междуфазное,  фаза-земля, фаза-разрыв кВ 42/48
Напряжение грозового импульса фаза-фаза и фаза-земля/фаза-разрыв кВ 75/85
Номинальный ток отключения выключателя кА - - 20 - - - -
Механический ресурс выключателя при отключении токов КЗ Раз - - 30 - - - -
Номинальный ток электродинамической стойкости кА 50
Длительность КЗ с 4 - 4 4 4 4 3
Номинальный ток термической стойкости кА 20
Расположение сборных шин верхнее
Степень защиты оболочки корпуса IP4X
Механический ресурс выключателя Раз 20000 20000 20000 3000 - 2000 3000
Температура окружающего воздуха от -50 до +70°С
Относительная влажность, среднесуточная % 95
Относительная влажность, среднемесячная % 90
Сейсмостойкость 8 баллов
Высота над уровнем моря м ≤5500
