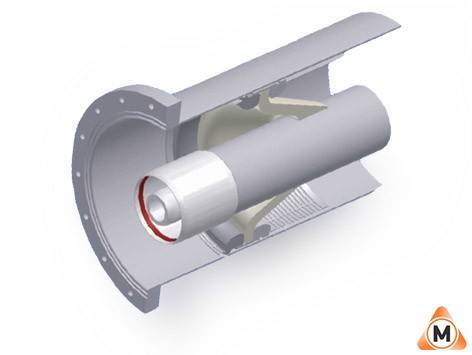

Токопроводы с элегазовой изоляцией ГИЛ

Техническая документация

Высоковольтные токопроводы с элегазовой изоляцией являются самой современной и инновационной разработкой в области токопроводных систем для электроэнергетики.

Токопроводы ГИЛ предназначены для передачи электрической энергии на напряжения от 110 кВ до 1200 кВ, с номинальным значением тока до 8000 А. Первые системы ГИЛ были изготовлены в 1972 г. В настоящее время по всему миру их эксплуатируется свыше 156 км.

Имея за рубежом богатую и успешную историю, в России только начинается активное использование газоизолированных линий.

По вопросам приобретения, сотрудничества и за технической консультацией обращайтесь по тел. +7 (495) 787-43-41

Russian Busbar Center представляет продукт мирового лидера в производстве ГИЛ серии CGIT AZZ Incorporated, США.

Область применения:

  • Организация подземного или надземного ввода электрической мощности в крупные города и промышленные центры;
  • Организация линий электропередачи в условиях, когда применение воздушных и кабельных линий ограниченно или невозможно;
  • Организация надёжных каналов передачи больших энергетических мощностей в районах с агрессивной окружающей средой;
  • Подключение КРУЭ к воздушным или кабельным линиям, силовым трансформаторам и другому силовому оборудованию, в том числе от различных производителей;
  • Модернизация или расширение действующих КРУЭ от различных производителей с минимизацией времени простоя;
  • Использование в качестве магистральной шины в составе КРУЭ;
  • Связывание различного типа силового оборудования от различных производителей между собой;
  • Модернизация, расширение и оптимизация электростанций, подстанций с минимизацией времени простоя;
  • Пересечение воздушных линий электропередачи;
  • Совмещение отходящих линий от нескольких трансформаторов в одну линию ГИЛ, с целью уменьшения размеров тоннеля, уменьшения размеров подстанции и требований к распределительным устройствам.
  • Вывод электрической мощности ГАЭС и ГЭС из подземных машинных залов для подключения к воздушной линии электропередачи по вертикальным или наклонным шахтам с большим перепадом высот.

Основные преимущества ГИЛ AZZ серии CGIT

  • Высокая пропускная и перегрузочная способность;
  • Низкие потери на метр фазы;
  • Компенсация реактивной мощности не требуется;
  • Электромагнитное поле весьма незначительно;
  • Подключение к любому силовому оборудованию;
  • Высокая надёжность и срок службы – свыше 40 лет работы без отказа;
  • Надёжная эксплуатация в условиях агрессивной окружающей среды: песка, пыли, влажности, низких и высоких температур, нагрузок от ветра и гололёда, воды и соли;
  • Многообразие методов прокладки: непосредственно в земле, в тоннелях или траншеях, над землёй или в вертикальных шахтах;
  • Гибкая схема размещения трассы: за счет использования изменения направления под любым углом;
  • Быстрый монтаж и запуск в эксплуатацию, за счет фланцевой технологии.

Токопроводы ГИЛ являются надёжной и компактной альтернативой кабельным и воздушным линиям электропередач. Эффективное экранирование электрических и магнитных полей минимизируют требования к площади отвода земли, а также обеспечивает более безопасные условия эксплуатации, чем обычные кабельные системы.
