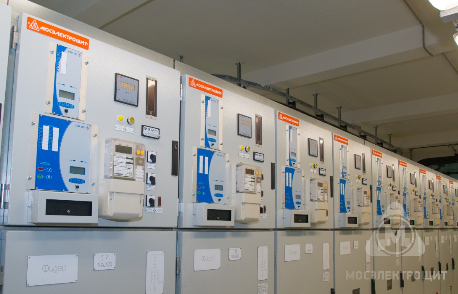

Ячейки КРУ 20 кВ
Одно из основных направлений деятельности «Мосэлектрощит» — производство и поставка комплектных распределительных устройств КРУ.
Расчёт стоимости шкафа КРУ
Цена ячейки КРУ 20 кВ зависит от встраиваемого оборудования и технических характеристик шкафа:
- 1. Вакуумных выключателей
- 2. Трансформатора тока
- 3. Номинального тока главных цепей
- 4. Номинального тока сборных шин
- 5. Номинального тока отключения выключателей
- 6. Уровня изоляции
- 7. Условия обслуживания
- 8. Вида управления
Всю указанную информацию вы можете указать в опросных листах на КРУ и направить на почту info@moselectroshield.ru. На основе полученных данных формируется технико-коммерческое предложение и наш менеджер свяжется с вами в ближайшее время.
Серии КРУ
В продуктовой линейке «Мосэлектрощит» представлены три вида шкафов КРУ 20 кВ по виду изоляции:
- Воздушная – Ячейки К-131 «Прогресс»
- Элегазовая – Моноблоки К-131 «Э»
- Твердая – Шкафы К-133 «Компакт»
Технические характеристики РУ КРУ 20 кВ
| Параметры РУ 20 кВ | К-133 | К-131 | К-131 Э |
| Тип изоляции | твердая | воздушная | элегазовая |
| Номинальный ток сборных шин, А | До 630 | До 2500 | До 630 |
| Номинальный ток главных цепей, А | До 630 | До 2500 | До 630 |
| Номинальный ток отключения выключателей, кА | До 20 | До 25 | До 20 |
| Ток термической стойкости, кА | До 20 | До 25 | До 20 |
| Ток электродинамической стойкости, кА | До 51 | До 64 | До 51 |
| Расположение сборных шин | Верхнее | Верхнее | Верхнее |
| Условия обслуживания | Одностороннее | Одностороннее/ Двухстороннее | Одностороннее |
| Кол-во присоединений в одном шкафу | 1 | 1 | 1-5 |
| Габариты ШГВ, мм | 400*780*1430-2200 | 800-1000*1700*2365 | 368-1728*800*1230-1500 |
| Масса, кг | В зависимости от выбранных параметров | До 1250 | 135-530 |
Монтаж оборудования КРУ
Перед началом монтажа шкафов КРУ должны быть закончены и приняты все основные отделочные работы в помещении распределительного устройства (РУ). Помещение должно быть очищено от строительного мусора и пыли, также высушено и созданы условия, предотвращающие увлажнение.
«Мосэлектрощит» производит монтажные и пусконаладочные работы, а также обучение персонала и повышение квалификации специалистов.
Устройство КРУ. Конструкция

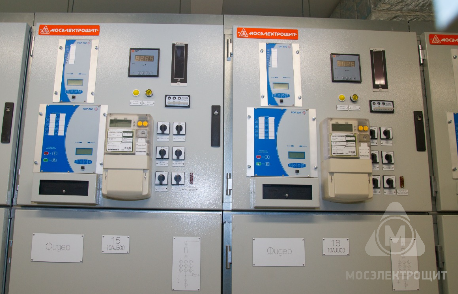

Шкафы К-131 «Прогресс» имеют жесткую металлическую конструкцию из оцинкованного листа, состоящую из отсека выкатного элемента, линейного отсека, отсека сборных шин и релейного шкафа. Отсеки разделены между собой металлическими перегородками и соединены болтовыми крепежными изделиями. Конструктивной особенностью шкафов является размещение сборных шин в верхней части шкафов, а линейного (кабельного) отсека под ним и среднее расположение ВЭ в шкафу.

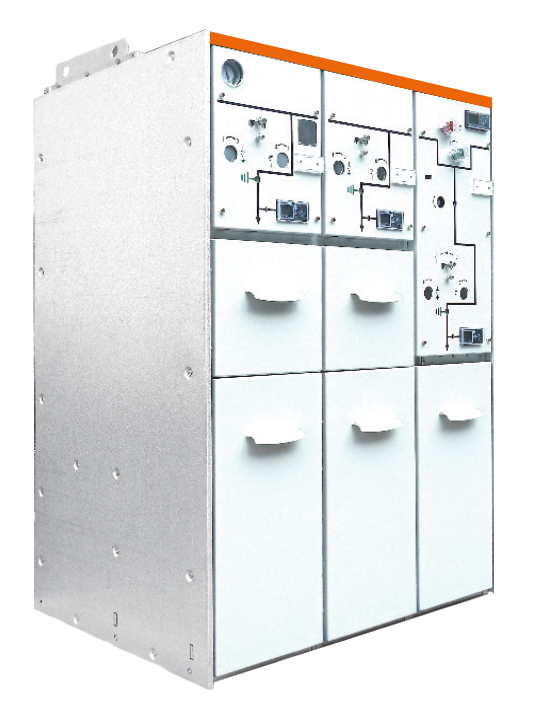

Шкафы КРУ К-131 «Э» имеют модульную конструкцию, обеспечивающую максимальную простоту монтажа, возможность для расширения, модернизации и замены шкафов. Все токоведущие части и аппараты, находящиеся под напряжением полностью изолированы: автоматический выключатель (выключатель нагрузки), разъединитель и заземлитель заключены в оболочку из эпоксидной смолы, сборные шины изолированы силиконовой резиной. Автоматический выключатель (выключатель нагрузки), разъединитель и заземлитель с приводами представляют собой цельную конструкцию (блок) полностью изолированную и герметизированную, класс защиты IP 67.
