КРУ СЕРИИ К-128 «КЛАССИК»

Техническая документация

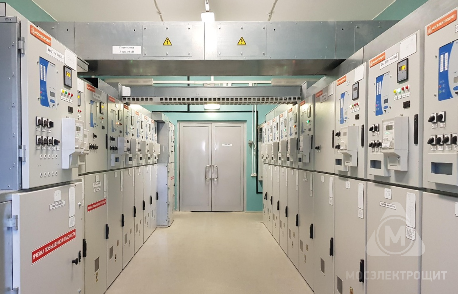

Комплектные распределительные устройства (КРУ) серии К-128 «Классик» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6(10) кВ.

Комплектные распределительные устройства серии К-128 «Классик» успешно применяются:

  • на всех видах электростанций, в т.ч. атомных и газотурбинных;
  • распределительных подстанциях энергосистем;
  • системных трансформаторных подстанциях;
  • подстанциях промпредприятий; подстанциях нефтегазового комплекса;
  • для электрификации транспорта, в т.ч. метрополитена; для расширения распределительных устройств, находящихся в эксплуатации;
  • для установки в блочно-модульные здания.

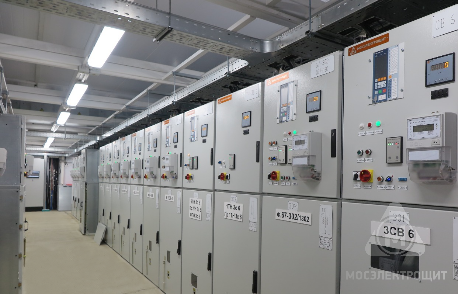

Шкафы КРУ на номинальные токи 2000-4000 А применяются в схемах вводов, секционирования, отходящих линий и поставляются по индивидуальным заказам для комплектации распределительных устройств (РУ), а также для реконструкции и расширения РУ выполненных на шкафах КРУ серий К-104, К-105.

Шкафы К-128 стыкуются непосредственно со шкафами К-104, К-10ДМ, К-10ДМС1, К-105 и К-105С1, через переходные шкафы с КРУ K-XXVI, K-XII.

Шкафы КРУ серии К-128 на номинальные токи 2000-4000 А являются современной разработкой и пришли на смену шкафам КРУ серии К-105.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Современное комплектное распределительное устройство с высокими техническими параметрами.
  • Повышенная надежность и безопасность для персонала.
  • Удобство обслуживания, различные варианты подвода силовых и контрольных кабелей (сверху и снизу), удобство разделки и подключения силовых кабелей.
  • Металлический корпус из оцинкованной стали с разделенными отсеками с локализацией внутренних повреждений в пределах одного отсека с отдельными клапанами разгрузки для каждого высоковольтного отсека (за исключением отсека сборных шин).
  • Просторный, удобный для обслуживания линейный отсек, возможность установки двух групп трансформаторов тока (до 8 вторичных обмоток в одном шкафу).
  • Отсек выкатного элемента - с наличием фиксированных рабочего и контрольного положений, с автоматическими защитными шторками с раздельным приводом нижней и верхней шторки, с винтовым механизмом вкатывания выкатывания, с возможностью перемещения ВЭ из рабочего в контрольное и обратно при закрытой двери, с наличием механизма аварийного отключения выключателя при закрытой двери.
  • Развитая сетка схем первичных соединений, позволяющая реализовать практически любую схему распределительного устройства.
  • Работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64.

Потребители К-128 по отраслям:

  • Атомная промышленность
  • Сети
  • Генерация тепловая
  • Гидроэнергетика
  • Газовая отрасль
  • Нефтехимия
  • ЖКХ
  • Транспорт
  • Промышленность и др.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметры Значение параметра
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А 630; 1000; 1600; 2000; 3150; 4000
Номинальный ток сборных шин, А 1000; 1600; 2000; 3150; 4000
Номинальный ток отключения выключателей, встроенных в шкафы, кА 20; 25; 31,5; 40; 50
Ток термической стойкости (3с для главных цепей; 1 с для заземляющих ножей), кА 20; 25; 31,5; 40; 50
Номинальный ток электродинамической стойкости главных цепей, кА 51; 64; 81; 102; 128
Номинальный ток плавких вставок предохранителей, А 80 – при напряжении 6 кВ 50 – при напряжении 10 кВ
Ток холостого хода, отключаемый разъемными контактами выкатного элемента, А 0,6 - при напряжении 6 кВ 0,4 - при напряжении 10 кВ
Номинальная мощность встраиваемых трансформаторов собственных нужд (ТСН), кВ·А 40; 63; 100
Номинальное напряжение вспомогательных цепей, В: - постоянного тока - переменного тока 110; 220 220
Типы применяемых выключателей *: - вакуумных - элегазовых Sion; ВБ; VD4; LF1,2
Уровень изоляции по ГОСТ 1516.3-96 Нормальная изоляция
Вид изоляции Воздушная
Наличие изоляции токоведущих частей С неизолированными шинами; с частичной изоляцией
Наличие в шкафах выкатных элементов С выкатными элементами; без выкатных элементов
Вид линейных высоковольтных присоединений Кабельные(нижние, верхние); шинные
Условия обслуживания двухстороннее
Наличие дверей в отсеке выкатного элемента шкафа с дверьми
Виды основных шкафов в зависимости от встраиваемого электрооборудования - с высоковольтными выключателями;
- с разъемными контактными соединениями;
- с трансформаторами напряжения;
- с силовыми предохранителями;
- с шинными вводами сверху;
- с шинными вводами сбоку (вправо, влево);
- с кабельными вводами снизу вне шкафа;
- с кабельными вводами снизу в шкафу;
- с кабельными вводами сверху;
- со статическими конденсаторами;
- со вспомогательным оборудованием;
- комбинированные.
Вид управления Местное, дистанционное, телеуправление
Габаритные размеры шкафов, мм:
ширина
глубина
высота
750; 1125
1265; 1355** ;1435; 1525**
2230; 3042; 2432; 2280
Масса шкафа, кг

 690-890 (в зависимости от исполнения)


*Применение других типов выключателей требует предварительного согласования с заводом.

**Для шкафов с выключателями LF1,2.

Шкафы К-128 стыкуются непосредственно без переходных шкафов со шкафами К-105 и К-105С1, т.к. конструктивное исполнение этой серии шкафов аналогично: сборные шины размещены в нижней части шкафов, а с задней части шкафов требуется наличие коридора обслуживания. При стыковке шкафы выравниваются по задним стенкам для прямого прохода сборных шин. Шкафы К-105 и К-105С1 предназначены для ввода и секционирования в распредустройствах 6(10) кВ со шкафами К-128 при токах нагрузки, превышающих 1600 А. Шкафы К-105 и К-105С1 могут применяться также для отходящих линий при токах нагрузки более 1600 А.

КОНСТРУКЦИЯ ШКАФА КРУ

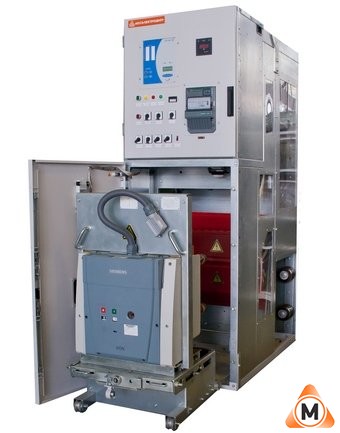

Шкафы КРУ К-128 имеют жесткую металлическую конструкцию, состоящую из корпуса шкафа, выкатного элемента и релейного шкафа.

Рисунок - Габаритные размеры ячейки КРУ серии К-128 на номинальные токи до 1600 А. а) шкаф кабельного ввода (ввод по задней стенке снизу шкафа); б) шкаф кабельного ввода (ввод сверху шкафа) 1 - закладные основания в полу (швеллер №10)

Шкафы К-128 двухстороннего обслуживания. Конструктивной особенностью шкафов является размещение сборных шин в нижней части шкафов, а линейного отсека над ним.

Такая компоновка позволяет оператору удобно работать с любым аппаратом, расположенным в линейном отсеке (измерительными трансформаторами тока, заземляющими разъединителями), а также удобно разделывать и обслуживать силовые кабели и осуществлять шинные вводы.

С задней стороны линейный отсек закрывается съемной крышкой, на которой установлены смотровые окна.
