Распределительные и магистральные шинопроводы

Техническая документация

Специалисты «Мосэлектрощит» производят и занимаются монтажом магистральных и распределительных шинопроводов ЭФИБАР. Каталог изделий вы можете скачать на нашем сайте, прайс на шинопроводы высылается на e-mail по запросу.

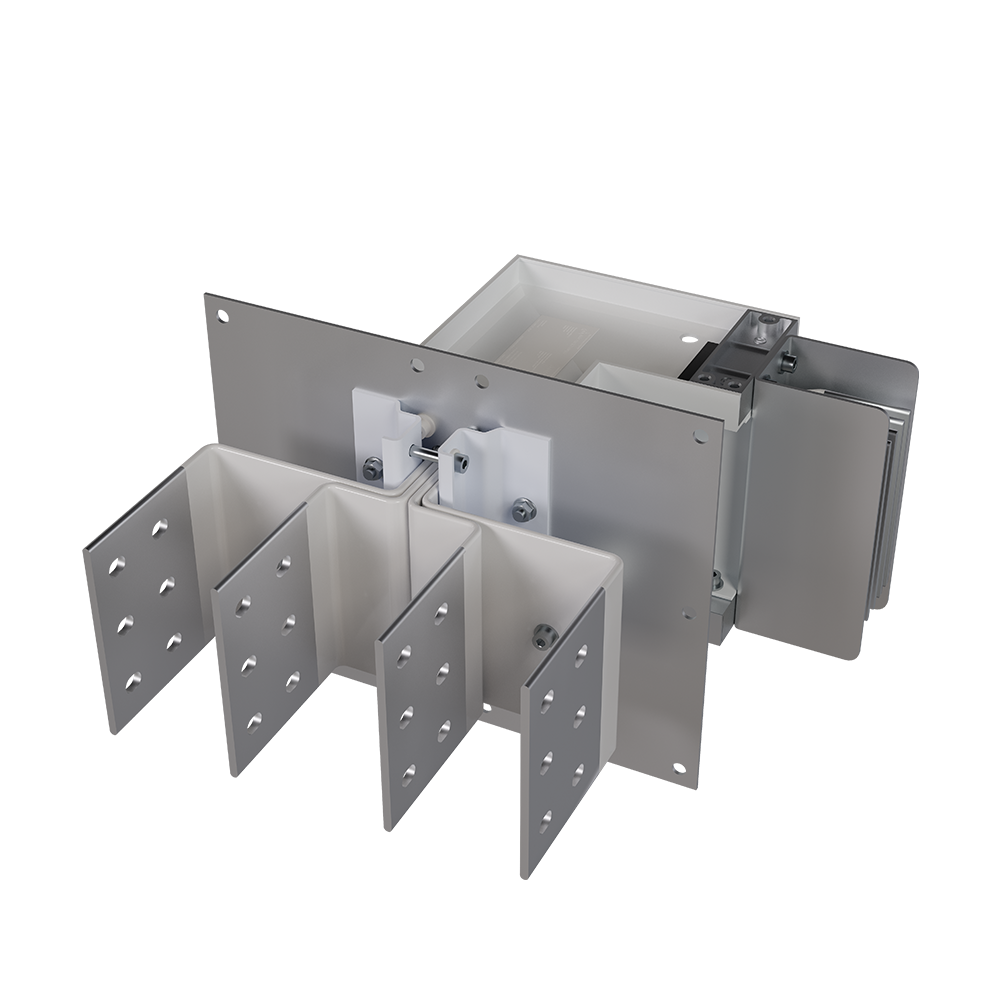

В состав распределительного и магистрального шинопроводов входят нормализованные секции и ответвительные коробки, а также конструкции для крепления. В кожухе на изоляторах, размещенных через каждые 50 см, крепят 3-х фазовые и нулевую неизолированные шины. Все шины в составе алюминиевого / медного шинопровода имеют одно сечение, что важно для установок с преобладанием однофазной нагрузки, к примеру, освещения. Изолятор – камера для штепсельного присоединения коробок. У этих изделий надежная изоляция, корпус изготовлен из алюминия.

Применение магистрального и распределительного шинопроводов

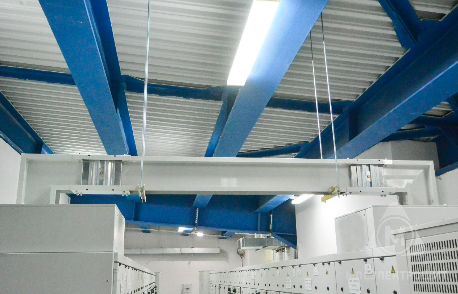

Распределительные, а также магистральные шинопроводы применяют в сетях постоянного и переменного тока, частота которого составляет 50-60 Гц, а номинальный ток находится в диапазоне 250-6 300 А, напряжение – менее 1 кВ. Их используют для сетей на разных объектах, при этом число ответвлений и их размещение можно менять. Конструкция «сэндвич» алюминиевого шинопровода ЭФИБАР подходит практически для любых объектов как промышленного, так и коммерческого назначения.

Характеристики оборудования

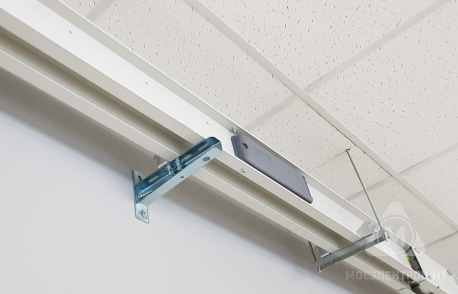

Распределительный шинопровод (алюминиевый или медный) – это «растянутое» распределительное устройство низшего напряжения. Его задействуют, чтобы создать фиксированную точку для подключения коробок отбора мощности на разные номинальные токи по длине магистрали. При установке алюминиевого шинопровода нет необходимости в специальной подготовке мест соединения, поскольку розетки уже предусмотрены в проекте и в наличии есть штепсельные присоединения. Разъединение и присоединение производят без снятия напряжения.

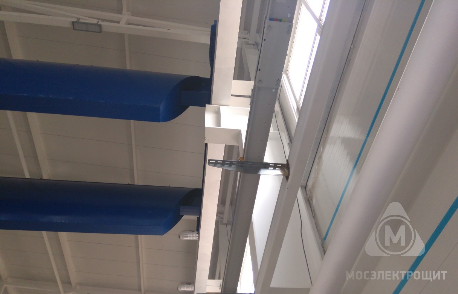

Распределительный алюминиевый шинопровод используют на последних ступенях распределения электроэнергии. Устройство пригодится при изменениях в техпроцессе и при перестановке оборудования, если ожидается добавление нагрузки (это особенно характерно для предприятий машиностроения и металлообработки, сборочных цехов). Расположение сетей в цехах зависит от размещения электроприемников, поэтому сети приближают к ним максимально близко.

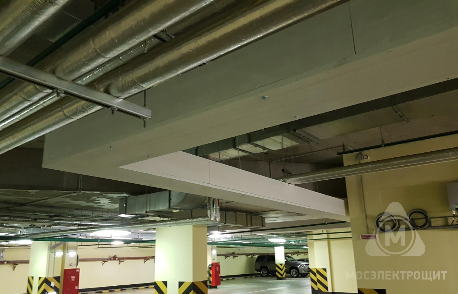

К распределительным шинопроводам подсоединяют вводные шкафы электроприемников, длина ответвлений не выше 3-6 м. В таких случаях не нужно устанавливать защитные аппараты на головных участках линий. Этого сложно достичь, если используется радиальная схема электропитания с распределительными пунктами из-за большой длины множества ответвлений. Ответвительные коробки с предохранителями, автоматами и разъединителями помогают принимать разные решения, направленные на защиту или отключение потребителей. От шинопровода ответвления к токоприемникам осуществляют с помощью проводов, которые размещают по поддерживающим конструкциям, а там, где возможны повреждения – в металлорукавах или трубах.

Технические характеристики

Наименование параметра

Значение

Наименование

Шинопровод с полимерной изоляцией ЭФИБАР

Номинальное напряжение, кВ

До 1

Номинальный ток, А

250 – 6300

Ток термической стойкости (Зсек), кА

20 – 120

Ток электродинамической стойкости, кА

51 – 262

Климатическое исполнение

У, Т

Степень защиты

до IP68

Материал шин

Медь/

Алюминий

Материал корпуса

Алюминий


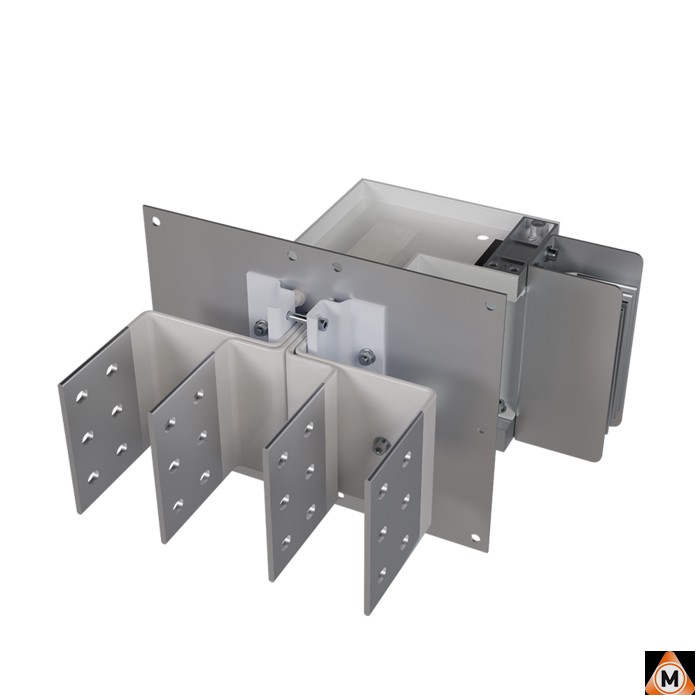

Достоинства алюминиевого и медного шинопровода ЭФИБАР

  • тепловой индикатор в местах соединений;
  • компактность медного / алюминиевого шинопровода;
  • повышенная степень защиты;
  • пожаробезопасность;
  • длительный период эксплуатации – больше 4-х десятков лет.

Преимущества заказа в компании «Мосэлектрощит»

  1. Цены на магистральный шинопровод от компании-производителя.
  2. 3D-проектирование.
  3. Полный комплекс услуг, начиная от разработки проекта до постгарантийного обслуживания.
  4. Гарантия на алюминиевый или медный шинопровод составляет 5 лет.

Сделайте заказ или запросите прайс-лист на шинопроводы, заполнив форму на сайте или позвонив по телефону в Москве: +7 (495) 787-43-59.

Если Вам требуется разработать нетиповой проект, свяжитесь с нами по телефону +7 (495) 789-38-14, доб. 234 или просто заполните форму ниже.
