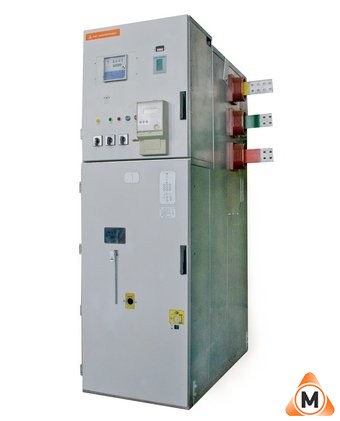

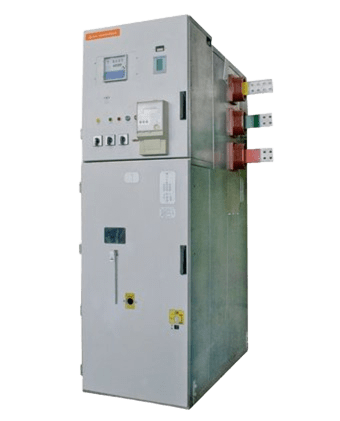

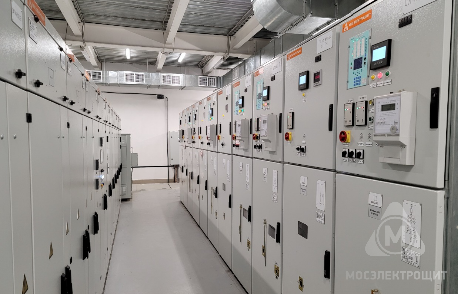

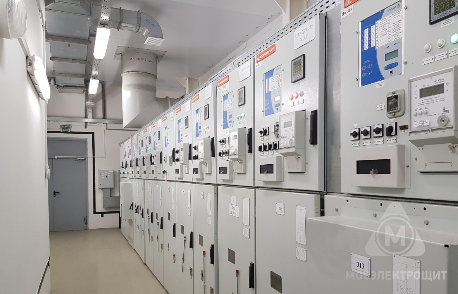

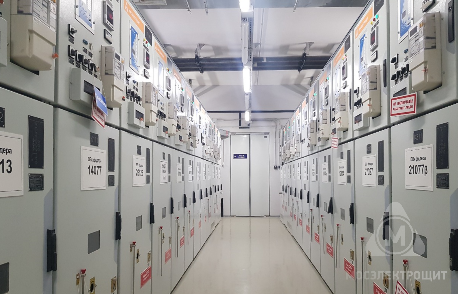

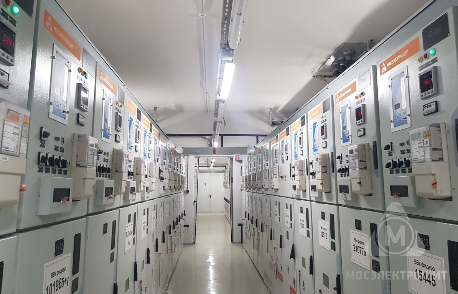

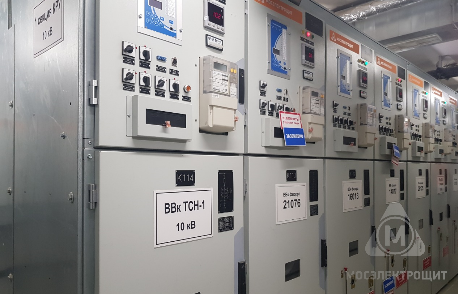

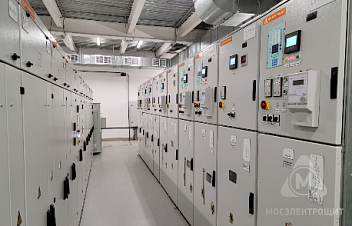

КРУ СЕРИИ К-129 «ОПТИМА»

Техническая документация

Комплектные распределительные устройства (КРУ) серии К-129 «Оптима» напряжением 6(10) кВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц для систем с изолированной или частично заземленной нейтралью.

Комплектные распределительные устройства серии К-129 «Оптима» успешно применяются:

  • на всех видах электростанций;
  • распределительных подстанциях энергосистем;
  • подстанциях промпредприятий;
  • для электрификации транспорта;
  • для расширения распредустройств, находящихся в эксплуатации (стыкуются без переходных шкафов с ячейками КРУ серий K-XXVI (K-XII) и К-XXVII);
  • для установки в блочно-модульные здания.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Отсек выкатного элемента — с наличием фиксированных рабочего и контрольного положений, с автоматическими защитными шторками с раздельным приводом нижней и верхней шторки, с винтовым механизмом вкатывания/выкатывания, с возможностью перемещения ВЭ из рабочего положения в контрольное и обратно при закрытой двери, с наличием механизма аварийного отключения выключателя при закрытой двери.
  • Современное комплектное распределительное устройство с высокими техническими параметрами.
  • Металлический корпус из оцинкованной стали с разделенными отсеками с локализацией внутренних повреждений в пределах одного отсека, с отдельными клапанами разгрузки для каждого высоковольтного отсека.
  • Возможность одновременного обслуживания всех выкатных элементов распределительного устройства благодаря второму исполнению КРУ К-129 «Оптима» с выкатом ВЭ на пол.
  • Возможность установки второго выкатного элемента с трансформаторами напряжения в шкафах с выключателями.
  • Надежность и безопасность для персонала.

Потребители К-129 по отраслям:

  • Атомная промышленность
  • Сети
  • Генерация тепловая
  • Гидроэнергетика
  • Газовая отрасль
  • Нефтехимия
  • ЖКХ
  • Транспорт
  • Промышленность и др.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметры

Значение параметра

Номинальное напряжение (линейное), кВ

6; 10

Наибольшее рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей, А

630; 1000; 1250; 1600; 2000; 3150

Номинальный ток сборных шин, А

1000; 1600; 2000; 3150; 4000

Типы применяемых выключателей *:

  • вакуумных
  • элегазовых

    Sion; ВБ; VD4 HD4/GT

    Номинальный ток отключения выключателей, встроенных в шкафы, кА

    20; 25; 31,5; 40

    Ток термической стойкости (3с для главных цепей; 1 с для заземляющих ножей), кА

    20; 31,5; 40

    Номинальный ток электродинамической стойкости главных цепей, кА

    51; 81; 18

    Номинальный ток плавких вставок предохранителей, А до 80 - при напряжении 6 кВ до 50 - при напряжении 10кВ
    Номинальная мощность встраиваемых трансформаторов собственных нужд (ТСН), кВА40; 63

    Номинальное напряжение вспомогательных цепей, В:

    • постоянного/ переменного тока

    220

    Уровень изоляции по ГОСТ 1516.3-96Нормальная изоляция (уровень "б")
    Вид изоляцииВоздушная; комбинированная
    Наличие изоляции токоведущих частейС неизолированными шинами; с частичной изоляцией шин
    Наличие в шкафах выкатных элементовС выкатными элементами; без выкатных элементов

    Вид линейных высоковольтных присоединений

    Кабельные; шинные сверху

    Условия обслуживания

    одностороннее/двухстороннее

    Наличие дверей в отсеке выкатного элемента шкафа

    с дверьми

    Виды основных шкафов в зависимости от встраиваемого электрооборудования

    - с высоковольтными выключателями; - с разъемными контактными соединениями; - с трансформаторами напряжения; - с силовыми предохранителями**; - с трансформаторами собственных нужд; с трансформаторами тока; - с кабельными сборками или кабельными перемычками; - с шинными вводами

    Вид управленияМестное, дистанционное, телеуправление
    Габаритные размеры шкафов, мм:
    • ширина
    • глубина
    • высота
      • 750; 1000 ***
      • 1415; 1515****; 1590*****
      • 2355

        Масса шкафа, кг

        - не более 950 на токи до 1600 А (в зависимости от исполнения); - не более 1450 на токи 2000-3150 А ( в зависимости от исполнения)

        Минимальные размеры коридора обслуживания КРУ, мм, не менее:

        • с фасадной стороны шкафов КРУ (коридор управления)

        1500


        * Применение других типов выключателей требует предварительного согласования с заводом.
        ** Требует предварительного согласования с заводом
        *** Для шкафов ТСН и на токи 2000-3150 А
        **** Для шкафов шинного ввода на токи до 1600 А
        ***** Для шкафов на токи 2000-3150 А

        КОНСТРУКЦИЯ ШКАФА КРУ

        Шкафы К-129 имеют жесткую металлическую конструкцию, состоящую из отсека выкатного элемента, линейного отсека, отсека сборных шин и релейного шкафа. Отсеки разделены между собой металлическими перегородками и соединены болтовыми крепежными изделиями.

        Конструктивной особенностью шкафов является размещение сборных шин в верхней части шкафов, линейного отсека под ним и среднее расположение ВЭ в шкафу.

        Рисунок - Габаритные размеры ячейки КРУ серии К-129 на токи до 2000-3150 А. а) шкаф шинного ввода с одной группой ТТ; б) шкафа кабельного ввода

        По исполнению шкафы подразделяются на: шкафы с выкатными элементами (с выключателями, с трансформаторами напряжения, с трансформаторами собственных нужд, с разъединителем и др.); шкафы без выкатных элементов (глухого ввода, кабельных разделок и др.).

        По типу подключения шкафы могут иметь следующие исполнения: кабельного ввода в шкафу снизу; шинного ввода.

        Если Вам требуется разработать нетиповой проект, свяжитесь с нами по телефону +7 (495) 789-38-14, доб. 234 или просто заполните форму ниже.
