К-125

Техническая документация

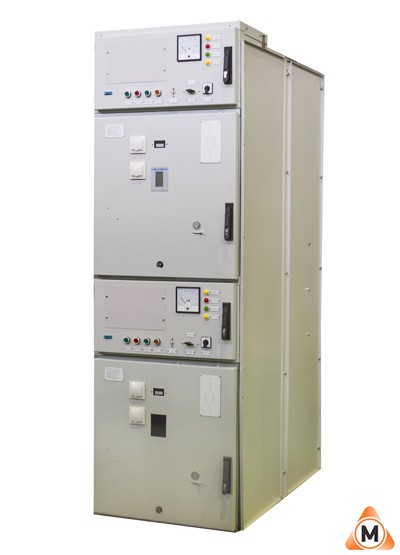

КРУ серии К-125 обладают уникальной конструкцией, что позволяет экономить место на объектах электроэнергетики в помещениях РУ. Особенность конструкции – сборка из отдельных модулей:

  • два независимых присоединения в одном двухъярусном шкафу
  • два релейных шкафа
  • общий отсек сборных шин
  • Аппараты одного присоединения нормально функционируют при отключениях выключателя другого присоединения.
  • Наличие дополнительной блокировки, не позволяющей перемещать ВЭ верхнего и нижнего ярусов из контрольного положения в ремонтное на инвентарную тележку до присоединения ее к корпусу шкафа.
  • Безопасность эксплуатации:
    - Аварийное отключение выключателя кнопкой при запертой двери шкафа
    - Перемещение выкатного элемента при закрытых фасадных дверях
    - Индикатор наличия напряжения

Для установки и стыковки со шкафами других серий завод «Мосэлектрощит» производит переходные шкафы, которые могут входить в объем поставки шкафов серии К-125. Шкафы КРУ серии К-125 стыкуются со шкафами КРУ серий КРУ 2-10, К-IIIУ, К-XXVI с помощью уже разработанных переходных шкафов со следующими габаритными размерами (Ш х Г х В):

  • 375мм х 1348мм х 2342мм ( со шкафами КРУ 2-10)
  • 373мм х 1348мм х 2100 мм (со шкафами К-IIIУ)
  • 375мм х 1346мм х 2410мм (со шкафами К-XXVI)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметры Значение параметра
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А 400; 630; 800; 1000*
Номинальный ток сборных шин, А 1000
Типы применяемых выключателей: -          вакуумных -          элегазовых ВБМ; ВБП; BB/TEL; ВБСК HD4/GT
Номинальный ток отключения выключателей, встроенных в шкафы КРУ, кА 12,5; 20
Ток термической стойкости (3с для главных цепей; 1 с для заземляющих ножей), кА 20
Номинальный ток электродинамической стойкости главных цепей, кА 51
Номинальное напряжение вспомогательных цепей, В: -          постоянного тока - переменного тока 110; 220 220
Уровень изоляции ГОСТ 1516.3-96 Нормальная
Вид изоляции Воздушная
Наличие изоляции токоведущих частей ** с неизолированными шинами
Наличие в шкафах выкатных элементов с выкатными элементами в каждом присоединении
Вид линейных высоковольтных соединений Кабельные; шинные (верхнего присоединения)
Условия обслуживания двухстороннее
Наличие дверей в отсеках выкатных элементов с дверьми
Виды основных шкафов в зависимости от встраиваемого оборудования - с высоковольтными выключателями;
-  с разъемными контактными соединениями;
-   с трансформаторами напряжения; -   с кабельными вводами снизу в два присоединения;
-   с кабельным вводом в нижнее присоединение и с шинным вводом в верхнее присоединение;
  -   с силовыми предохранителями.
Вид управления Местное, дистанционное, телеуправление
Габаритные размеры шкафов, мм: - ширина - глубина    - высота           - 750    - 1400    - 2330
Масса шкафа, кг    - 1100


* с номинальным током 1000 А выполняются присоединения шинного ввода в верхний ярус, либо присоединения только с двумя кабелями максимальным сечением 2(3х240)мм2.
** по требованию заказчика может быть с частичной твердой изоляцией.

Шкафы КРУ К-125 двухстороннего обслуживания рассчитаны на два независимых присоединения в одном двухъярусном шкафу с общими сборными шинами.

Конструктивной особенностью шкафов является сборка из отдельных модулей: два одинаковых блока выключателей, два одинаковых по конструкции релейных шкафа и общий блок, разделенный перегородками на два линейных отсека (верхнего и нижнего яруса) и общий отсек сборных шин.

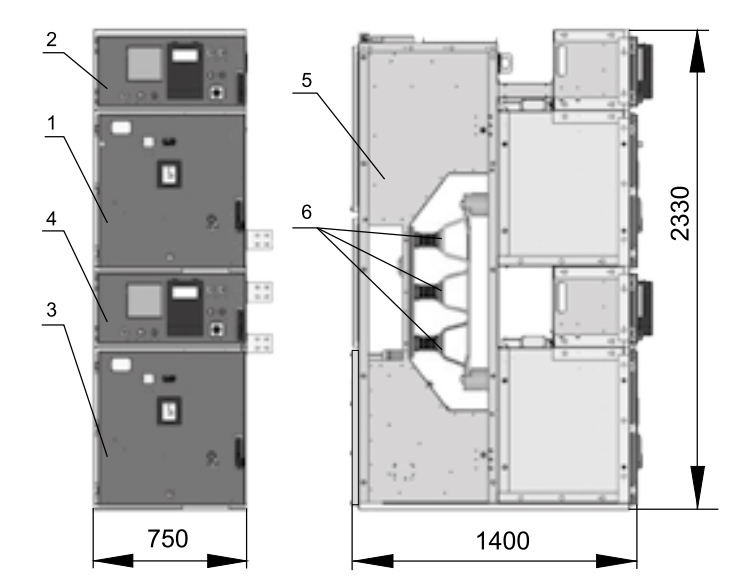

Рисунок - Габаритные размеры ячейки КРУ серии К-125

Ячейки КРУ могут иметь следующие исполнения: две отходящие кабельные линии; одна отходящая кабельная линия и один шинный ввод или вывод к трансформатору собственных нужд вне шкафа; шкаф с присоединениями секционного выключателя и отходящей линии; шкаф с присоединениями секционного разъединителя и отходящей линии или шинного трансформатора напряжения и другие присоединения по сетке схем главных цепей.
