КРУ СЕРИИ К-131 «ПРОГРЕСС»

Техническая документация

Комплектные распределительные устройства (КРУ) К-131 серии «Прогресс» предназначены для приема и распределения электрической энергии в электрических сетях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 24 кВ.

Область применения — на всех видах электростанций, распределительных подстанциях энергосистем, подстанциях промпредприятий, электрификации транспорта и других объектах электроснабжения.

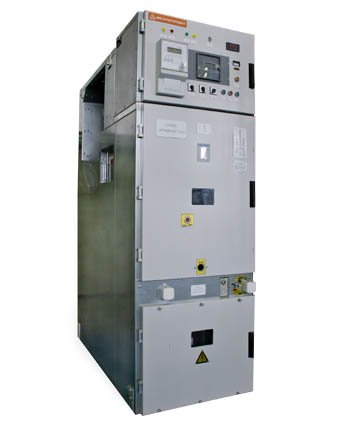

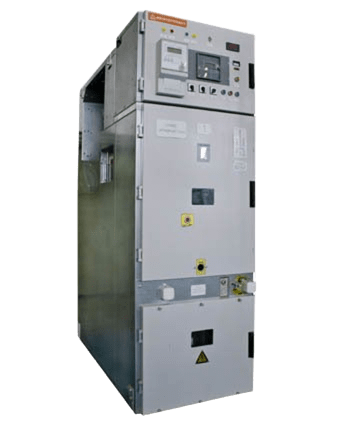

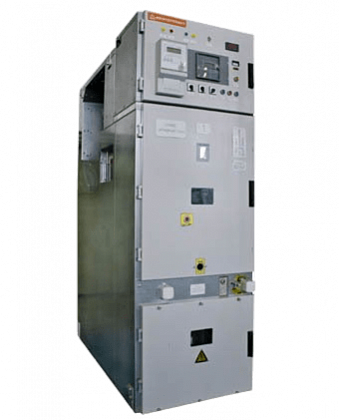

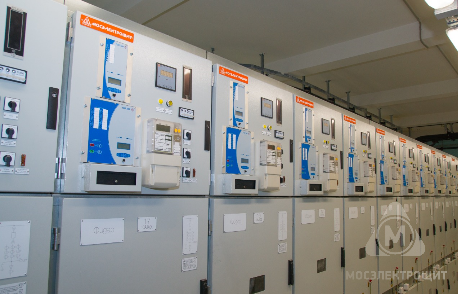

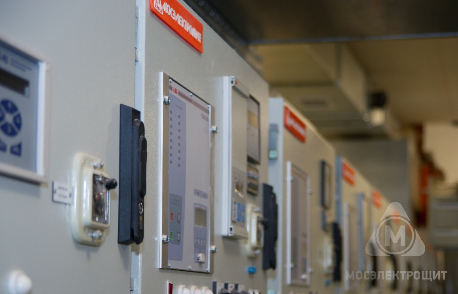

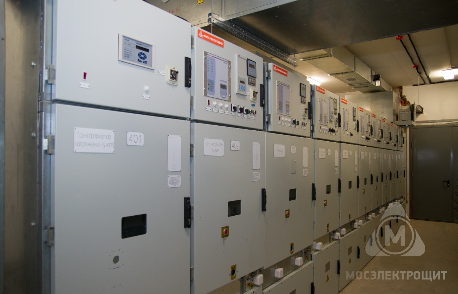

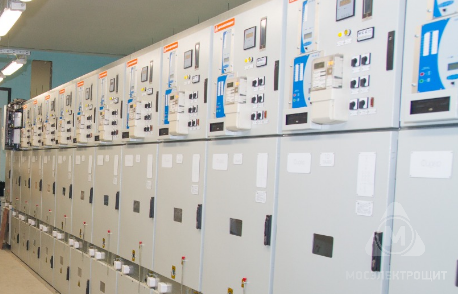

Шкаф КРУ К-131 конструктивно состоит из блоков, которые на объекте собираются в секции распределительного устройства.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Возможность применения отечественных вакуумных выключателей BB/TEL-20/.
  • Металлический корпус из оцинкованной стали с разделенными отсеками.
  • Работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64.
  • Обеспечение безопасности для персонала.
  • В шкафах с выключателями может быть размещен второй выкатной элемент с трансформаторами напряжения для контроля напряжения на вводе.

Потребители К-131 по отраслям:

  • Сети
  • Транспорт (метро) и др.
Основные технические данные

Параметры
Значение параметра
Номинальное напряжение (линейное), кВ
20
Наибольшее рабочее напряжение (линейное), кВ
24
Номинальный ток главных цепей, А
630; 1250; 1600; 2000; 2500
Номинальный ток сборных шин, А
1250; 2000; 2500
Типы применяемых вакуумных выключателей:
VD4, SION
Номинальный ток отключения выключателей, встроенных в шкафы КРУ, кА
16, 20, 25
Ток термической стойкости (3 с для главных цепей; 1 с для заземляющих ножей), кА
16, 20, 25
Номинальный ток электродинамической стойкости главных цепей, кА
40, 51, 64
Номинальное напряжение вспомогательных цепей, В
  • постоянного тока
  • переменного тока

220
220
Уровень изоляции по ГОСТ 1516.3-96Нормальная изоляция (уровень "б")
Вид изоляцииКомбинированная
Наличие изоляции токоведущих частейС неизолированными шинами; с частичной изоляцией шин
Наличие в шкафах выкатных элементовС выкатными элементами; без выкатных элементов

Вид линейных высоковольтных присоединений

Кабельные

Условия обслуживания

одностороннее/двухстороннее

Наличие дверей в отсеке выкатного элемента шкафа

с дверьми

Виды основных шкафов в зависимости от встраиваемого электрооборудования

  • с высоковольтными выключателями;
  • с разъемными контактными соединениями;
  • с трансформаторами напряжения;
  • с силовыми предохранителями;
  • с трансформаторами собственных нужд

Вид управленияМестное, дистанционное, телеуправление
Габаритные размеры шкафа, мм
  • ширина
  • глубина
  • высота

800; 1000*
1700
2362
Масса шкафа, кгНе более 1250 (в зависимости от исполнения)

* Для шкафов с ТСН и шкафов на номинальные токи 2000 и 2500 А

КОНСТРУКЦИЯ ШКАФА КРУ

Шкафы К-131 имеют жесткую металлическую конструкцию из оцинкованного листа, состоящую из отсека выкатного элемента, линейного отсека, отсека сборных шин и релейного шкафа. Отсеки разделены между собой металлическими перегородками и соединены болтовыми крепежными изделиями. Конструктивной особенностью шкафов является размещение сборных шин в верхней части шкафов, а линейного (кабельного) отсека под ним и среднее расположение ВЭ в шкафу.

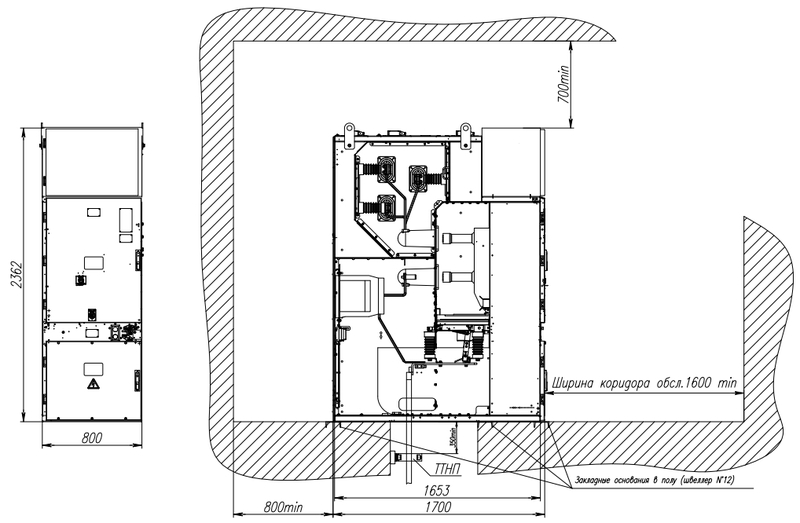

Габаритные размеры ячейки КРУ серии К-131 кабельного ввода на номинальные токи до 1600 А

Линейный отсек, отсек ВЭ и отсек сборных шин имеют разгрузочные клапаны и концевые выключатели, обеспечивающие сброс избыточного давления в момент образования электродугового короткого замыкания. Выброс из всех отсеков производиться вверх в нерабочую зону.

В листовом основании шкафа выполнены отверстия для приварки шкафов к закладным швеллерам и прохода силовых и контрольных кабелей с двух сторон.

Для обеспечения одностороннего обслуживания конструкцией шкафа предусмотрены съемные перегородки в отсеке ВЭ, обеспечивающие доступ для профилактических работ в линейном отсеке и отсеке сборных шин.
