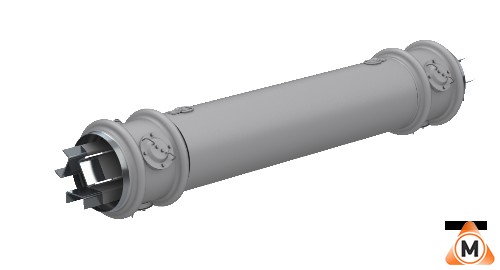

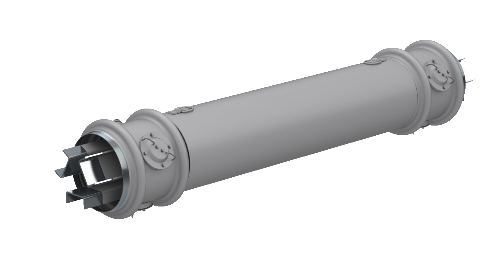

Шинопроводы комплектные закрытые серии ШЗК

Техническая документация

Тип изоляции: воздушная

Номинальное напряжение: 0,4 – 1,2 кВ

Шинопроводы закрытые ШЗК-1,2 постоянного тока напряжением до 1,2 кВ на номинальные токи 2000, 4000, 5000 А предназначены для выполнения электрического соединения возбудителей с панелями щитов рабочего и резервного возбуждения генераторов мощностью до 1200 МВт на электрических станциях.

Шинопроводы закрытые ШЗК-0,4 переменного тока напряжением 380 В на номинальный ток 1600 А частотой 50 Гц и 60 Гц с общей для трех фаз металлической оболочкой предназначены для выполнения электрического соединения трансформаторов собственных нужд мощностью до 1000 кВА с панелями ПСН или шкафами КТПСН-0,5 на электрических станциях. Шинопроводы 0,4 кВ могут быть применены также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и др.

Шинопроводы поставляются на монтаж отдельными секциями различной конфигурации, имеющими максимальную степень заводской готовности. Секции стыкуются и свариваются между собой дуговой сваркой в соответствии с ГОСТ 14806 и ГОСТ 14771.

В зависимости от конфигурации и назначения элементы шинопроводов подразделяются на секции:

  • Прямолинейные;
  • Угловые;
  • Ответвительные;
  • Секции для присоединения к аппаратам и др.

Преимущества шинопровода ШЗК

  • цельносварные по всей длине;
  • степень защиты IP 54(55) по ГОСТ 14254 (пылезащищенные);
  • обеспечивают компенсацию линейных расширений;
  • осмотр и замена опорных изоляторов без разбора кожухов-экранов.

Технические характеристики

Наименование параметра

Значение

Наименование

Шинопровод закрытый круглый

Уровень изоляции

«б» ГОСТ 1516.1

Способ охлаждения

естественный

Номинальное напряжение, кВ

0,4 – 1,2

Номинальный ток, А

1600 – 6300

Ток термической стойкости (Зсек), кА

20 – 50

Ток электродинамической стойкости, кА

51 – 128

Климатическое исполнение

УХЛ, Т ГОСТ 15150

Категория размещения

3 ГОСТ 15150

Степень защиты

IP54(55) ГОСТ 14254

Материал шин

Алюминий

Материал кожуха-экрана

Алюминий, Сталь

Диаметр кожуха-экрана, мм

361 – 453
