НКУ QUBE

Техническая документация

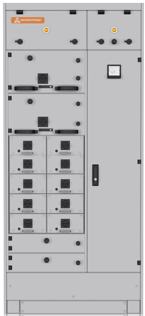

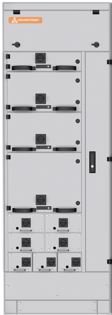

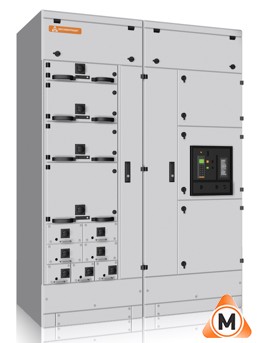

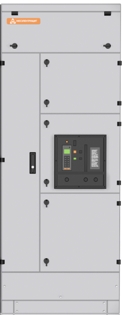

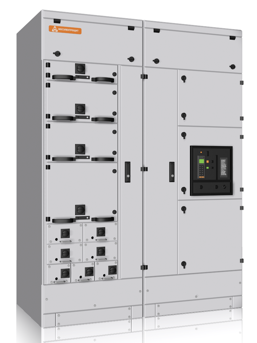

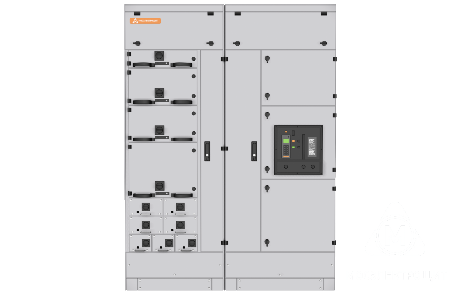

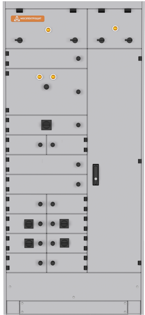

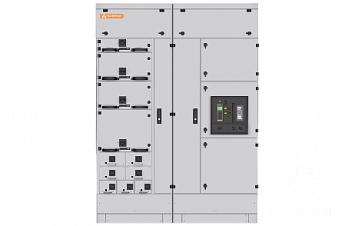

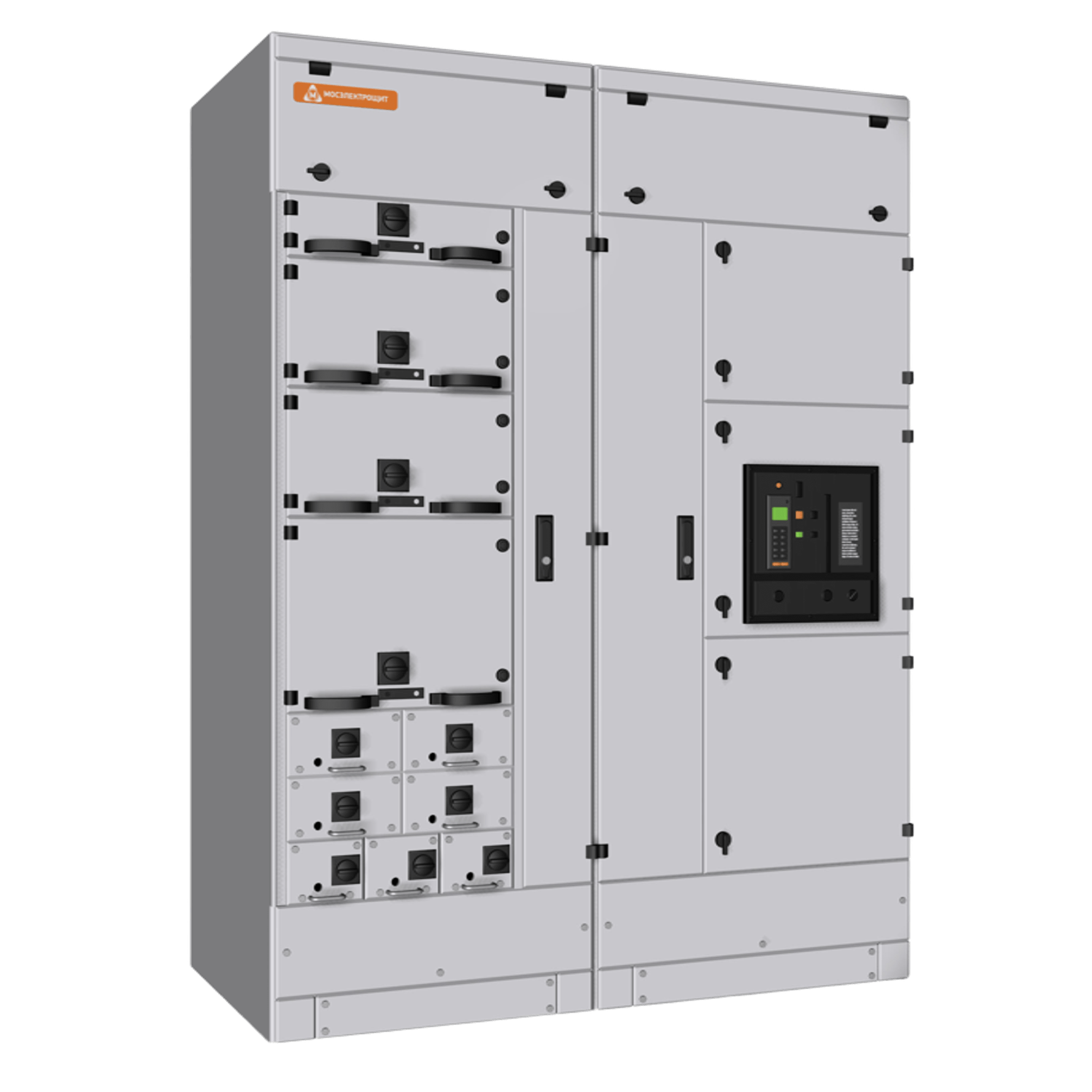

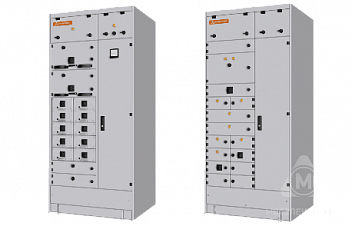

НКУ Qube - это компактная, модульная конструкция, предназначенная для приема и распределения электроэнергии на ток до 4000 А и управления электродвигателями мощностью до 200 кВт.

Основные задачи, решаемые НКУ Qube – это непрерывное и безопасное электроснабжение потребителей для промышленности, энергетики, транспорта и инфраструктуры.

НКУ успешно эксплуатируется в различных отраслях промышленности, генерации, нефтегазового сектора, объектах инфраструктуры. Надежность, проверенная временем, - мы производим НКУ свыше 60 лет.


Преимущества работы

  • Серийное производство оборудования гарантирует высокое качество и надежность НКУ Qube
  • Широкий набор схемных решений НКУ Qube позволяет выполнить проект различного уровня сложности
  • Возможность дистанционного управления силовым выключателем, благодаря интеграции в АСУ
  • Каркас имеет жесткую, недеформируемую и ударопрочную конструкцию НКУ, что обеспечивает сейсмостойкость – 9 баллов
  • Длительный срок службы до 30 лет
  • Высокая степень защиты



На пути к безопасности


НКУ Qube – это гарантированная высокими стандартами безопасность и защита при эксплуатации.

Реализация в жизни:

  • Решение НКУ Qube исключает возможность работы под нагрузкой, гарантируя безопасность проведения работ службы эксплуатации.
  • Контроль работы и управления осуществляется на передней панели.
  • 100% надежность расположенного на передней панели механического указателя коммутационного положения силового выключателя.

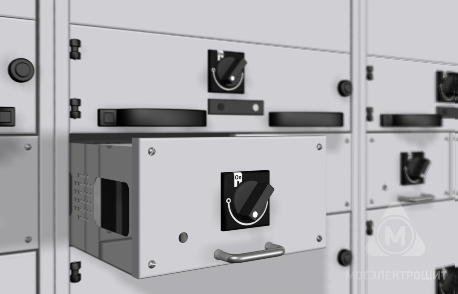

  • Выдвижные модули имеют четыре положения: присоединенное, испытательное, отсоединенное и отделенное.

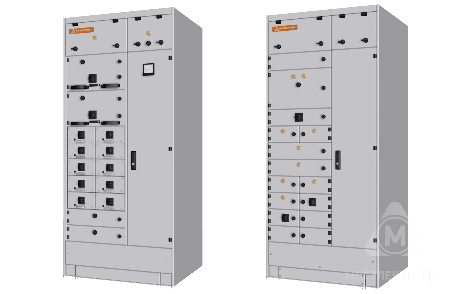

  • Широкая продуктовая линейка различных конфигураций НКУ Qube позволяет подобрать необходимое НКУ, удовлетворяющее всем необходимым требованиям заказчика.
Область применения
Распределение электроэнергии + + + + +
Управление электродвигателями + + + +
Функции
Прием электроэнергии + + +
Распределение электроэнергии + + + + +
Тип функциональных блоков
Съемный + + + +
Выдвижной + + + +
Стационарный + + + + +


Технические характеристики НКУ Qube


Область применения
  • Распределение электроэнергии
  • Управление электродвигателями
  • Компенсация реактивной мощности
Вид установки соответствует стандартам ГОСТ Р 51321.1-2007
Стойкость к внешним факторам

ГОСТ 15150

ГОСТ Р 51321.1-2007


Механические характеристики


Ввод/вывод кабелем Сверху/снизу
Ввод от силового трансформатора Справа/Слева
Ввод шинопроводом Сверху
Обслуживание Односторонее/двухсторонее
Степень защиты (код IP) 31/54 *
Виды внутреннего разделения 2a/2b/3a/3b /4а/4b
Размеры:
Высота без цоколя
Ширина
Глубина

2000, 2100
400, 600, 800, 900, 1000, 1200
600, 800, 1000, 1200
Средняя масса 600 кг
Покрытие панелей Эпоксидно-полимерное порошковое покрытие толщиной 50 мкм
Каркас Оцинкованный
Цвет покрытия панелей RAL 7035
Сейсмостойкость 9 баллов
Исполнение функциональных блоков Стационарное/съемное/выдвижное

* Возможно иное исполнение по согласованию с заводом


Номинальное напряжение изоляции (Ui) До 1000 В пер. тока
Номинальное напряжение (Ue) До 690 В пер. тока
Номинальная частота (F) 50 Гц
Ном. импульсное выдерживаемое напряжение (Uimp) 8/12 кВ
Номинальное напряжение вспомогательных цепей ≤ 230 В пер. тока, ≤ 220 В пост. тока
Степень загрязнения окружающей среды 3
Номинальный ток (In) До 4000 А*
Тип и номинальный ток сборных шин До 4000 А*
Номинальный ток распределительных шин До 1600 А*
Сборные шины:
Номинальный кратковременно выдерживаемый ток (lew)
Номинальный пиковый ток

До 80 кА*
До 176 А*
Распределительные шины:
Номинальный кратковременно выдерживаемый ток (lew)
Номинальный пиковый ток

До 65 кА*
До 143 А*
Номинальный условный ток короткого замыкания (Isc) 80 кА*
Системы заземления TN-S/TN-C/TN-C-S *
Максимально допустимый входной и выходной ток 4000 А
Максимальная мощность управляемого электродвигателя 200 кВт при напряжении 400 В

* Возможно иное исполнение по согласованию с заводом
