Токопроводы комплектные генераторного напряжения ТЭНЕ и ТЭНП

Техническая документация

Производим токопроводы ТЭНЕ

Токопроводы комплектные пофазно-экранированные генераторного напряжения 10, 20, 24, 35 кВ с компенсированным внешним электромагнитным полем серий ТЭНЕ и ТЭНП на номинальные токи от 1600 до 33000 А предназначены для электрических соединений на электрических станциях, в цепях 3-фазного переменного тока частотой 50 Гц и 60 Гц турбогенераторов мощностью до 1500 МВт с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов.

Преимущества токопроводов ТЭНЕ

  • 1. Простота в обслуживании, низкие затраты при эксплуатации и ремонте
  • 2. Коррозионная стойкость
  • 3. Высокая надежность. Цельносварная (герметичная) конструкция по всей длине
  • 4. Высокая электродинамическая устойчивость
  • 5. Пожаробезопасность
  • 6. Самонесущая способность до 6 метров. Использование простых опорных конструкций

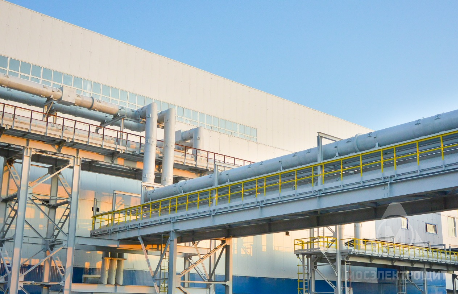

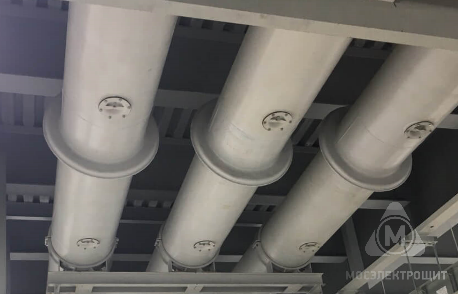

Токопровод ТЭНЕ 24 кВ генераторный

Расчёт стоимости токопровода ТЭНЕ

Цена трассы токопровода ТЭНЕ зависит от технических характеристик оборудования, а также от схемы трассы:

  • 1. Напряжения
  • 2. Номинального тока
  • 3. Длинны трассы
  • 4. Степени защиты IP
  • 5. Климатического исполнения
  • 6. Вида секций (секция подсоединения к оборудованию, секция со встроенным оборудованием и др.)

Все технические характеристики токопровода (напряжение, номинальный ток) вы можете указать в письме, приложив схему трассы и направить к нам на e-mail info@moselectroshield.ru. На основе полученных данных формируется технико-коммерческое предложение, и наш менеджер свяжется с вами в ближайшее время.

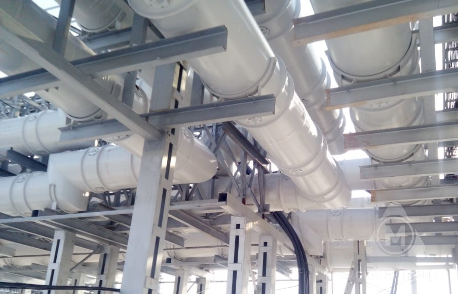

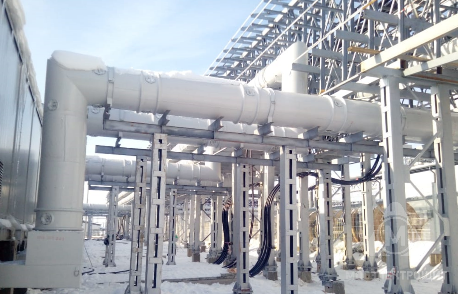

Токопровод ТЭНЕ 10 кВ генераторный

Устройство токопровода ТЭНЕ

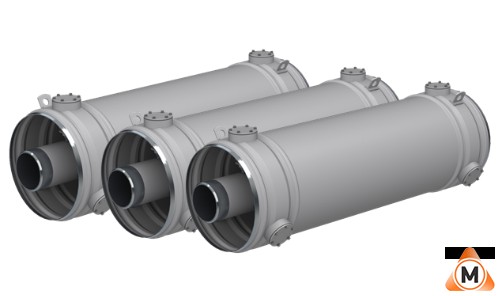

Токопроводы ТЭНЕ имеют пофазно-экранированное исполнение. Каждая фаза токопровода состоит из токоведущей шины соответствующего сечения, кожуха-экрана и изоляторов.Шина закрепляется на изоляторе специальным шинодержателем. Изоляторы крепятся к крышкам, которые, в свою очередь, закрепляются на кожухах-экранах болтами.

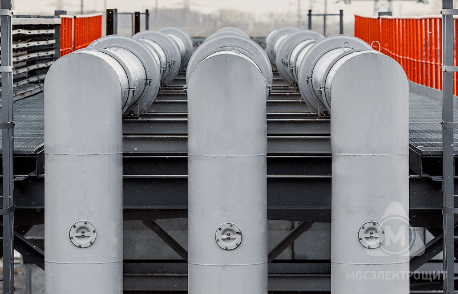

Токопровод ТЭНЕ 10 кВ

Каждая фаза токопровода состоит из алюминиевой шины и алюминиевого цилиндрического кожуха-экрана. Шина центрируется и закрепляется в кожухе-экране тремя изоляторами, расположенными под углом 120 °C.

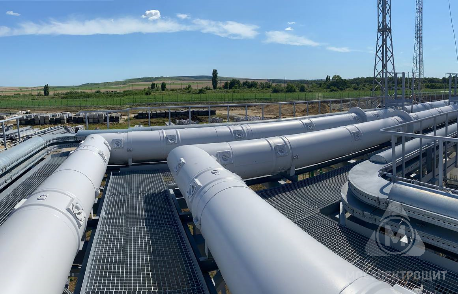

Токопровод ТЭНЕ 24 генераторный

Технические характеристики токо-шинопровода ТЭНЕ
Параметры ТЭНЕ Напряжение 10 кВ Напряжение 20 кВ Напряжение 24 кВ Напряжение 35 кВ
Номинальный ток, А 3150-6300 1600-12500 2000-24000 5000
Ток динамической стойкости, кА 128-250 300-560 560-1000 560
Внешние размеры кожуха, мм 408 550-890 678-1362 800
Междуфазное расстояние, мм 500 1000-1300 1000-1800 1000

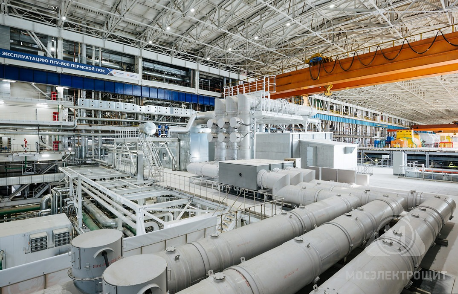

Токопровод ТЭНЕ 24 генераторный

Технические характеристики токо-шинопровода ТЗКЭП
Параметры ТЗКЭП Значение параметра
Номинальное напряжения, кВ 6
Номинальный ток, А 2000-4000
Ток динамической стойкости, кА 128-170
Внешние размеры кожуха, мм 361
Междуфазное расстояние, мм 450

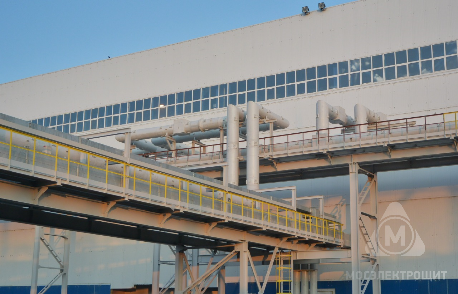

Токопровод ТЭНЕ-24 кВ генераторный

Отличительные особенности и преимущества

  • Цельносварные по всей трассе
  • Электродинамически устойчивы
  • Исполняются закрытыми в пофазном исполнении
  • Имеют систему наддува, повышающую надежность и уменьшающую число аварийных ситуаций
  • Система индивидуального контроля сопротивления опорных изоляторов в режиме «online»

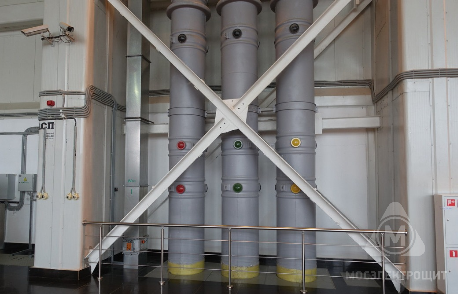

Токопровод ТЭНЕ-10 кВ генераторный

Назначение ТЗКЭП, ТЭНЕ – для электрического соединения турбогенераторов с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов.

Токопровод ТЭНЕ-24 генераторный

Токопровод ТЭНЕ 10 кВ генераторный
