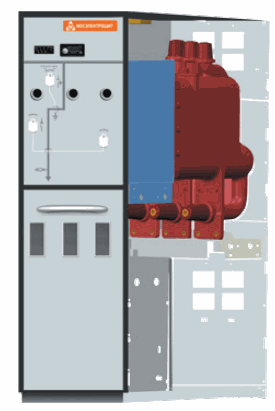

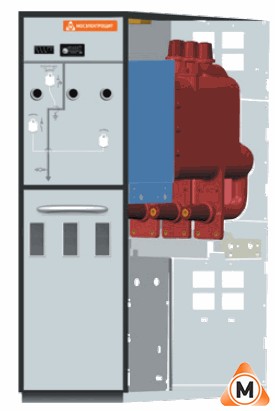

КРУ СЕРИИ К-133 «КОМПАКТ»

Техническая документация

Комплектные распределительные устройства (КРУ) серии К-133 «Компакт» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6(10) кВ.

Комплектные распределительные устройства серии К-133 «Компакт» востребованы в:

  • Городских электрораспределительных сетях
  • Электроснабжении промышленных и административных объектов
  • Электроснабжении объектов нефте-газовой промышленности
  • Системах генерации электроэнергии
  • Системах распределения электроэнергии электротранспорта

ОБЪЕКТЫ ПРИМЕНЕНИЯ

  • Распределительные пункты (РП)
  • Распределительные трансформаторные подстанции (РТП)
  • Подстанции малой генерации
  • Трансформаторные подстанции (ТП)
  • Подстанции кольцевых сетей
  • Подстанции радиальных сетей
  • Закрытые распределительные устройства (вводные подстанции)
  • Подстанции с двойным вводом
  • Подстанции с резервированием

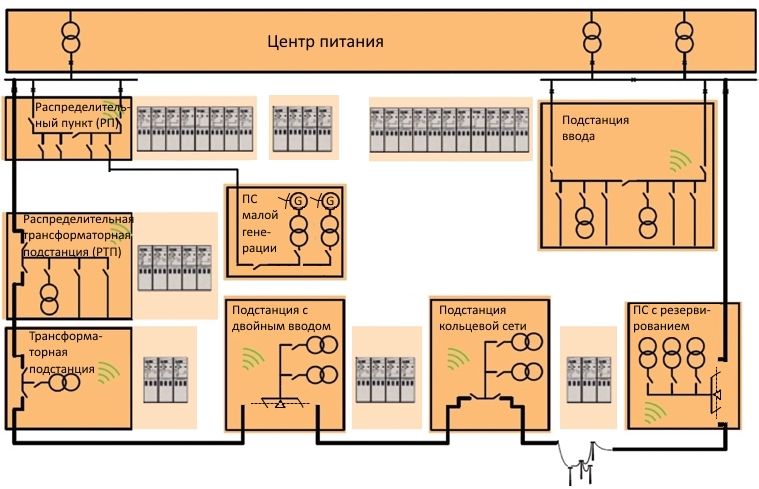

Рисунок - Пример проекта распределительной сети с использованием КРУ К-133 «Компакт»

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Современное комплектное распределительное устройство с высокими техническими параметрами.
  • Существенно меньшие по сравнению с КРУ и КСО с воздушной изоляцией габаритные размеры.
  • Габаритные размеры соизмеримые с размерами КРУ в элегазовой изоляции при одновременном отсутствии недостатков, которыми обладают КРУ с элегазовой изоляцией.
  • Максимально удобный и существенно более простой и надежный монтаж на объекте, чем у КРУ и КСО с воздушной изоляцией. Максимально простой, удобный и быстрый монтаж сборных шин.
  • Интеллектуальность и безопасность обслуживания.
  • Гибкость архитектуры и широкий набор комплектаций – от самой простой базовой комплектации с ручным управлением (без отсека релейной зашиты и автоматики), до комплектации с современными устройствами цифровой защиты, моторизированными приводами с дистанционным управлением, системой контроля температуры токоведущих частей, системой контроля частичных разрядов твердой изоляции и т.д.
  • Экологическая чистота.
  • Значительно более высокая надежность работы при эксплуатации в условиях высоких температурах и на больших высотах по сравнению с КРУ использующими SF6, в которых при повышении температуры происходит автоматическое повышение давления SF6 способное приводить к появлению утечки SF6 и как следствие к потере изоляции и внутреннему дуговому замыканию.
  • Значительно более высокая надежность работы при низких температурах по сравнению с КРУ использующими SF6, который при низких температурах может переходить в жидкое состояние с потерей своих изоляционных свойств и быть причиной внутреннего дугового замыкания и разрушения КРУ.
  • Высокая безопасность обслуживания и надежность за счет использования в качестве диэлектрического материала твердых изоляционных материалов (эпоксидной смолы и силиконового каучука), а так же технологии экранирования, исключающей образования разрядов на поверхности твердой изоляции.
  • Модульность конструкции, при которой все основные аппараты и токоведущие части расположены в полностью изолированном герметичном блоке со степенью защиты IP 67.
  • Минимальное техническое обслуживание во время эксплуатации, способность сохранять надежность работы при длительном нахождении без обслуживания.
  • Высокий механическая износостойкость и коммутационный ресурс – коммутационные аппараты КРУ К-133 «КОМПАКТ» способны выдержать более 20 000 циклов переключений.
  • Возможность использования на объектах где требуются частые коммутационные операции.

ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ ШКАФА

В связи с технической надёжностью, безопасностью использования и направленностью на защиту окружающей среды, а также развивающейся во всем мире тенденцией ввода правил усложняющих и ограничивающих возможности применения устройств использующих SF6, в будущем КРУ с твердой изоляцией имеют большие перспективы стать полной альтернативой КРУ с элегазовой изоляцией.

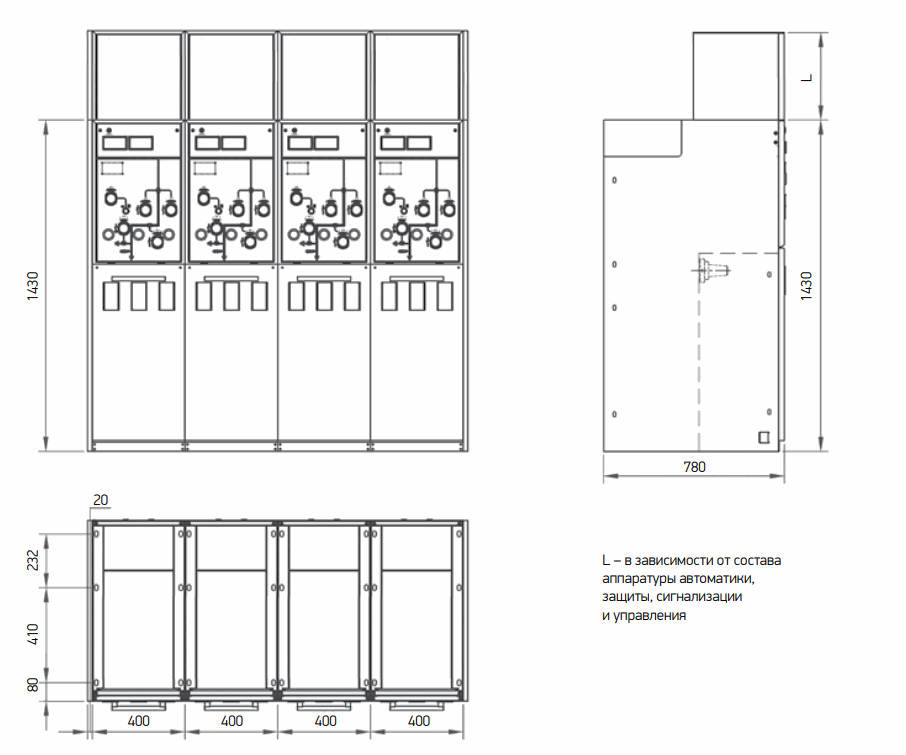

ГАБАРИТНЫЕ РАЗМЕРЫ ШКАФОВ К-133

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр

Тип шкафа КРУ на 10 кВ

К-133-А-C,

К-133-А-CL1,

К-133-А-CL2,



К-133-А-F

К-133-А-V,

К-133-А-VL1,

К-133-А-VL2



К-133-А-I,

К-133-А-IP

К-133-А-D,

К-133-А-DP

К-133-А-Me

К-133-А-CP,

К-133-А-E

Номинальное напряжение

кВ

24

Среда гашения дуги



Вакуум

Вакуум

Вакуум

-

-

-

-

Номинальный ток

А

630

125

630

630

630

630

-

Номинальный ток сборный шин

А

630

Номинальная частота



Гц

50

Выдерживаемое напряжение, междуфазное,  фаза-земля, фаза-разрыв

кВ

65/65

Напряжение грозового импульса фаза-фаза и фаза-земля/фаза-разрыв

кВ

125/125

Номинальный ток отключения выключателя

кА

-

-

20

-

-

-

-

Механический ресурс, количество отключений токов КЗ

Раз

-

-

30

-

-

-

-

Номинальный ток электродинамической стойкости

кА

50

Расположение сборных шин



верхнее

Длительность КЗ

с

4

-

4

4

4

4

3

Температура окружающего воздуха



от -50 до +70°С

Относительная влажность, среднесуточная

%

95

Относительная влажность, среднемесячная

%

90

Сейсмостойкость



8 баллов













Высота над уровнем моря

м

≤5500
