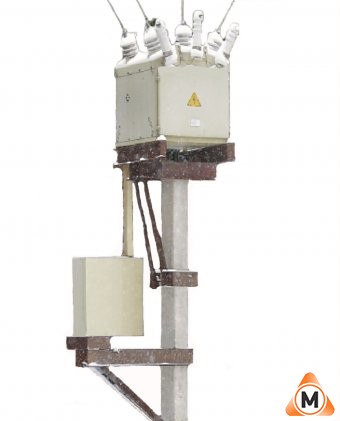

Реклоузер К-123С (столбовое исполнение)

Техническая документация

Вакуумный реклоузер К-123С – это современное многофункциональное устройство, защищающее линии электропередач от различных сбоев и обеспечивающее их беспрерывную работу.

Автоматический пункт секционирования (реклоузер) предназначен для автоматизации электрических распределительных сетей напряжением 6-10 кВ в тех ситуациях, когда необходимо:

  • Автоматически отключить и выделить неповрежденный участок сети с сохранением напряжения на поврежденных участках.
  • Устранить кратковременные аварии за счет применения противоаварийной автоматики.
  • Обеспечить стабильную работу линий передач при аварийной ситуации в сетиПовысить надежность работы линий электропередач.
  • Снизить расходы на обслуживание электросетей.
  • Установить местоположение вышедшего из строя участка сети.
  • Автоматизировать сбор, хранение и передачу информации о режимах работы сети и оборудования.

Функции столбового реклоузера

Установка реклоузера К-123С 6-10 кВ , предлагаемого компанией «Мосэлектрощит», позволяет:

  1. Повысить надежность электроснабжения потребителей.
  2. Повысить технический уровень эксплуатации сетей.
  3. Снизить расходы на эксплуатацию распределительных сетей за счет обеспечения их автоматизации.
  4. Сократить ущерб поставщиков, производителей и потребителей электроэнергии от перебоев в электроснабжении.

Комплектация оборудования

Вне зависимости от цены, столбовой реклоузер 6-10 кВ состоит из следующих основных частей:

  • Шкафа управления.
  • Шкафа высоковольтной аппаратуры.
  • Монтажного комплекта.

Корпус шкафа высоковольтной аппаратуры производится из листовой стали и покрывается порошковой краской. Двери шкафа имеют резиновые уплотнения, что обеспечивает степень защиты оболочки IP65.

В шкафу высоковольтной аппаратуры (рис. 4) встроены:

  • вакуумный выключатель (без блока управления).
  • комбинированный датчик тока и напряжения (на основе катушек Роговского и высоковольтных сопротивлений).
  • трансформатор тока нулевой последовательности,
  • трансформатор собственных нужд (, в зависимости от исполнения реклоузера один или два) и др.

Шкаф управления установлена аппаратура защиты, автоматики и управления, позволяющая производить манипуляции с высоковольтным вакуумным выключателем в автоматическом и ручном режимах, при помощи кнопок управления на панели.

Сферы применения

Автоматический пункт секционирования производства «Мосэлектрощит» востребован:

  • Электросетевыми компаниями.
  • Компаниями нефтегазовой отрасли.
  • Промышленными предприятиями.
  • Фермерскими хозяйствами, коттеджными поселками, объектами ЖКХ и др.

Преимущества монтажа

Пункт секционирования – это устройство, которое дает возможность:

  • Сократить рабочий штат за счет аАвтоматизации электросетей (повторное подключение сети, фиксация всех действий, защита неповрежденных участков и т.д.).
  • Обеспечить непрерывную работу промышленного предприятия.
  • Повысить комфорт жителей частного сектора.
  • Минимизировать расходы на ремонт и обслуживание электроэнергетической инфраструктуры.
  • Вести коммерческий учет электроэнергии.

КУ серии К-123С является современной версией КУ серии К-112, выпускаемой ранее и предназначены для повышения надежности работы линий электропередач 6-10 кВ.

Вы можете получить бесплатную консультацию и купить реклоузер от производителя с установкой, позвонив нам по телефону +7 (495) 447-14-14.

Основные технические характеристики К-123С


Наименование параметров

Значение параметров

Номинальное напряжение (линейное), кВ

6; 10

Наибольшее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей, А

800; 630;

Типы применяемых выключателей

ЕX-ВВ; BB/TEL ISM15_LD_1(51)

Номинальный ток отключения выключателей, встраиваемых в шкаф, кА

12,5

Ток термической стойкости главных цепей (3 с), кА

12,5

Номинальный ток электродинамической стойкости главных цепей, кА

32

Номинальное напряжение вспомогательных цепей переменного тока, В

220
= 24

Уровень изоляции

Нормальная

Вид изоляции

Воздушная

Наличие выдвижных элементов

Без выдвижных элементов

Вид линейных высоковольтных присоединений

Воздушные

Степень защиты

IR65

Вид управления

Местное; дистанционное

Габаритные размеры, мм:


шкаф высоковольтной аппаратуры

шкаф управления


780х760х560

780х760х560

Масса, кг:


шкаф высоковольтной аппаратуры

шкаф управления



160

30
