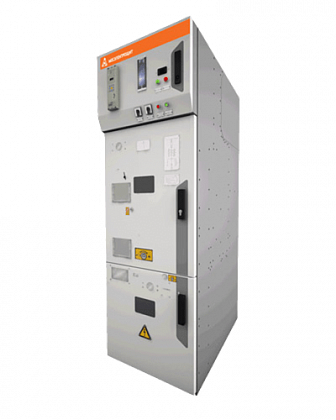

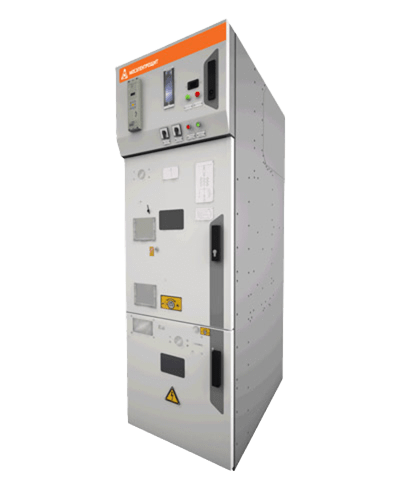

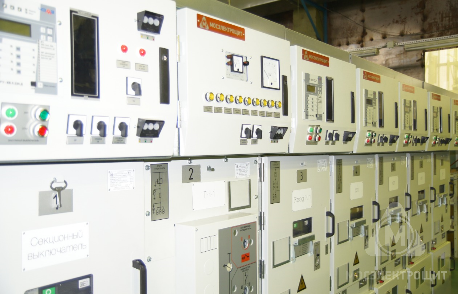

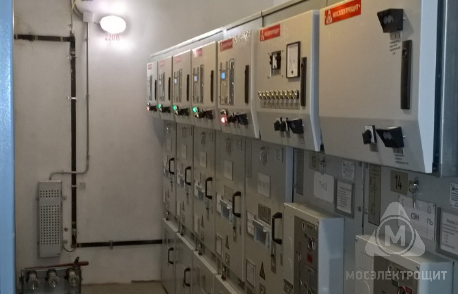

КРУ СЕРИИ К-132 «НОВАТОР»

Техническая документация

Комплектные распределительные устройства (КРУ) К-132 серии «Новатор» предназначены для приема и распределения электрической энергии в электрических сетях переменного трехфазного тока частотой 50 и 60 Гц номинальным напряжением 6 (10) кВ с изолированной или с частично заземленной нейтралью.

Шкафы КРУ «Новатор» применяются для установки в распределительных подстанциях 220/35/6(10), 110/35/6(10), 35/6(10), 10(6)/0,4 кВ объектов общепромышленного назначения на стороне 6(10) кВ.

Ячейки КРУ серии К-132 являются заменой камер КСО-2001 МЭЩ. Стыковка с камерой КСО-2001 МЭЩ может быть выполнена с помощью переходного блока. По габаритно-присоединительным размерам шкафы К – 132 на номинальные токи до 1250 А стали более компактными (ШхГхВ): 650 х 1000 х 2000 мм.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Компактность.
  • Современная система механических блокировок ЗР и ВЭ от неправильных действий оператора заградительного типа, блокирующая не сами механизмы, а доступ для оперирования ими, и исключающая возможность срыва (снятия) блокировки при приложении чрезмерных усилий и применении нештатного инструмента.
  • Наличие дополнительных (не установленных ГОСТ 14693) механических блокировок, повышающих безопасность обслуживания обслуживающего персонала.
  • Возможность перемещения выкатного элемента только при закрытых фасадных дверях. Наличие механического указателя положения выкатного элемента (ВЭ) на фасаде шкафа с четкой цветовой индикацией 4-х основных положений ВЭ:
  • - контрольного;

    - промежуточного;

    - рабочего;

    - извлеченного.

  • Конструктивное размещение заземляющего разъединителя, датчиков индикаторов напряжения, ограничителей перенапряжения, концевых выключателей положения ЗР и ВЭ и системы блокировок ВЭ и ЗР в едином легкосъемном модуле.

Потребители К-132 по отраслям:

  • Сети
  • Гидроэнергетика
  • Газовая отрасль
  • Нефтехимия
  • ЖКХ
  • Транспорт
  • Промышленность и др.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ
Номинальное напряжение, кВ6; 10
Номинальный ток главных цепей шкафа, А630; 800; 1000; 1250; 1600
Номинальный ток сборных шин, А1000; 1250; 1600
Номинальный ток отключения включателя, кА20; 25
Типы встроенных выключателей: вакуумныеSION, BB/TEL
Номинальный ток термической стойкости (3с), кА20; 25
Номинальный ток электродинамической стойкости, кА51; 64
Номинальное напряжение вспомогательных цепей, В110; 220
Вид линейных высоковольтных присоединенийкабельные
Уровень/вид изоляцииНормальная / Комбинированная
Условия обслуживанияОдностороннее

Габаритные размеры, (ШхГхВ), мм
630-1250 А
1600 А

650х1000х2090
750х1000х2090

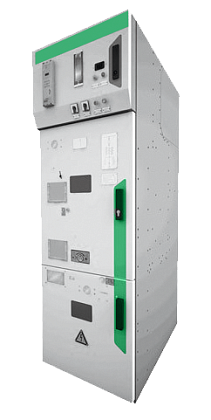

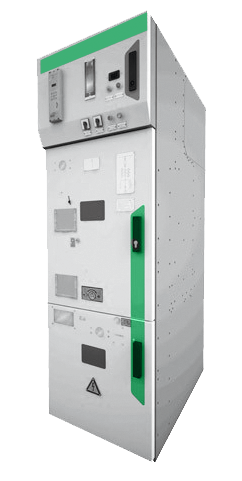

КОНСТРУКЦИЯ ШКАФА КРУ

Шкафы КРУ К-132 представляют собой жесткую металлическую конструкцию (корпус), в которую встроены аппараты и приборы главной цепи с элементами их электрического соединения (токоведущими шинами).

Для повышения защиты встраиваемой в КРУ аппаратуры от разрушающего воздействия электрической дуги в случае возникновения короткого замыкания, внутреннее пространство каждого шкафа КРУ разделено перегородками на 3 полностью изолированных отсека: отсек кабельных присоединений (линейный отсек); отсек выкатного элемента (ВЭ); отсек сборных шин.

Рисунок - Габаритные размеры ячейки КРУ серии К-132. а) шкаф ввода (отходящей линии); б) шкаф с заземляющим разъединителем сборных шин и измерительными трансформаторами напряжения

Обслуживание отсека выкатного элемента и отсека кабельных присоединений осуществляется с фасада, обслуживание отсека сборных шин — сверху.
