Характеристики КРУ в одной таблице

Наименование параметров

КРУ К-125

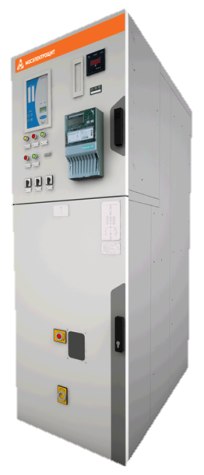

КРУ К-128

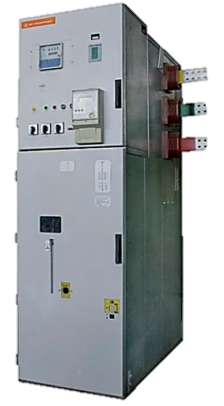

КРУ К-129

КРУ К-132

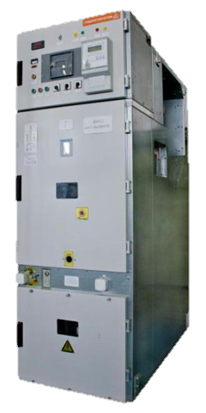

КРУ К-131

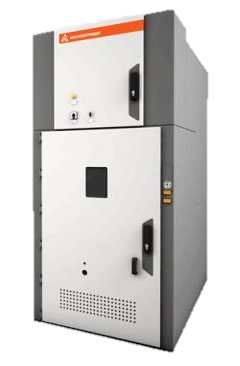

КРУ К-130

Номинальное напряжение, кВ

6-10

6-10

6-10

6-10

20

35

Номинальный ток сборных шин, А

1000

1000-4000

1000-4000

630-1600

1000-3150

1000-2500

Номинальный ток главных цепей, А

630-1000

630-4000

630-4000

630-1600

630-3150

630-2500

Номинальный ток отключения выключателей, А

20

20-50

20-40

20; 25

16-25

16-31,5

Ток термической стойкости, кА

20

20-50

20-40

20; 25

16-25

16-31,5

Ток электродинамической стойкости, кА

51

51-128

51-102

51; 64

40-64

40-81

Расположение сборных шин

Среднее

Нижнее

Верхнее

Верхнее

Верхнее

Нижнее

Условия обслуживания

Двухстороннее

Двухстороннее

Одностороннее/ Двухстороннее

Одностороннее/ Двухстороннее

Одностороннее/ Двухстороннее

Одностороннее/ Двухстороннее

Кол-во присоединений в одном шкафу

Два

Одно

Одно

Одно

Одно

Одно

Габариты ширина, мм

750

750-1125

750-1000

650-750

800-1000

1200-1500

Габариты глубина, мм

1400

1265-1560

1415-1590

1000

1700

2165

Габариты высота, мм

2330

2230-2280

2355

2090

2362

2500
