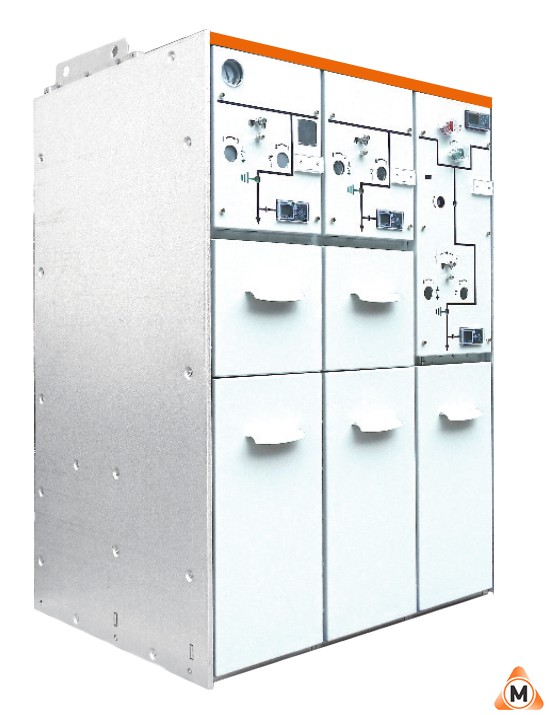

К-131 Э - моноблок с элегазовой изоляцией до 24 кВ, 630 А, 20 кА З с, применяется для вторичного распределения. Он может быть оснащен следующими защитными устройствами:
- Защита трансформатора предохранителем (функция F);
- Защита трансформатора и линии вакуумным выключателем (функция V).
Комплектные распределительные устройства серии К-131 Э востребованы в:
- городском распределении;
- промышленности;
- инфраструктуре;
- возобновляемой энергетике.
ОБЪЕКТЫ ПРИМЕНЕНИЯ
Распределительные пункты (РП)
Распределительные трансформаторные подстанции (РТП)
Подстанции малой генерации
Трансформаторные подстанции (ТП)
Подстанции кольцевых сетей
Подстанции радиальных сетей
Закрытые распределительные устройства (вводные подстанции)
Подстанции с двойным вводом
Подстанции с резервированием
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Клапаны безопасности с задней стороны для сброса давления газа
Канал сброса давления охлаждается и выбрасывает газ наверх (опционально) и/или дефлектор на каналах сзади и охлаждает горячий газ
Фронтальная защита для оператора (боковая доступна как опция)
Упрощенное обслуживание функциональных блоков и продолжительностью службы для других блоков (класс LSC2)
Не требуется дозаправки элегаза на площадке и на время срока службы К-131 Э при нормальных рабочих условиях
Долгий срок службы
Блокировка для гарантирования корректных рабочих последовательностей
Может применяться на подстанциях с или без сервисных коридоров
Наличие индикатора наличия напряжения
Широкий кабельный отсек позволяет устанавливать различные типы кабеля и т. д.
ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ БЛОКИ
С Вводной/отходящий фидер с разъединителем и заземляющим ножом
F Защита трансформатора с комбинацией разъединитель-предохранитель
V Защита трансформатора/линии вакуумным выключателем
D Фидер прямого ввода без заземляющего ножа
De Фидер прямого ввода с заземляющим ножом
S Секционный выключатель с разъединителем
I Секционный выключатель с вакуумным выключателем
М Ячейка измерений
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметры | Значение параметра |
| Температура окружающей среды | -25°С ~ +40°С (более высокие или низкие температуры опциональны) |
| Высота установки | 1000 м
(без ограничений для специальных заказов) |
| Среднее значение за 24 часа (макс) | +35°С |
| Номинальное давление при +20°С | 0.03 МПа |
| Тип изолирующего газа | Элегаз (SF6) |
| Сейсмичность | Горизонтальное ускорение <0.5g; вертикальное ускорение <0.5g; |
* Оборудование должно быть размещено на площадке без риска пожарной опасности, взрывов, химической коррозии и сильной вибрации
