Ячейки КРУ 6/10 кВ

Комплектное распределительное устройство (КРУ) 6/10 кВ представляет собой электроустановку, в которой электроэнергия на входе распределяется по отдельным звеньям. Каждое из них контролируют и защищают предохранители или выключатели, срабатывающие в автоматическом режиме.

Шкафы КРУ 6/10 кВ применяют в РУ трехфазного тока (при этом номинальное напряжение составляет до 24 кВ, частота – 50 Гц, имеется заземленная или изолированная нейтраль). Стоимость ячейки КРУ 6/10 кВ, предлагаемой производителем «Мосэлектрощит», выгодная, также мы также осуществляем монтаж и гарантийное обслуживание.

В комплектных распределительных устройствах 6/10 кВ используется модульная схема компоновки (есть разделение на отсеки для каждого из модулей). В комплекте имеются все виды защиты – как технологическая, так и электрическая, и современные выключатели, что делает такие шкафы удобными в эксплуатации. Комплектное распределительное устройство 6/10 кВ отличается компактными размерами, поэтому подходит для небольших компаний, в которых важна экономия площади.

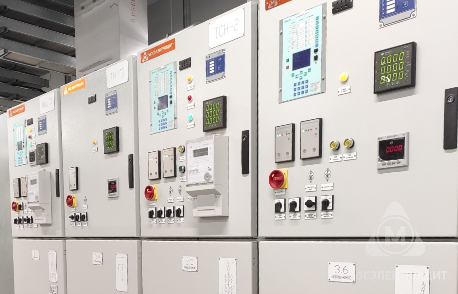

Шкафы КРУ К-129 6-10 кВ

Распределительные устройства, в т. ч. главное РУ низкого напряжения – это гарантия надежности всей электрической установки, следовательно, крайне важно соответствие установленным нормам по проектированию и производству шкафов КРУ 6/10 кВ.

Расчёт стоимости шкафа КРУ 6-10 кВ

Цена ячейки КРУ 10 кВ зависит от встраиваемого оборудования и технических характеристик шкафа:

  • 1. Вакуумных выключателей 6-10 кВ
  • 2. Трансформатора тока
  • 3. Номинального тока сборных шин
  • 4. Номинального тока главных цепей
  • 5. Номинального тока отключения выключателей
  • 6. Условия обслуживания
  • 7. Уровня изоляции
  • 8. Вида управления

Все параметры распределительных устройств вы можете указать в опросных листах на КРУ и направить к нам на почту info@moselectroshield.ru. На основе полученных данных формируется технико-коммерческое предложение, и наш менеджер свяжется с вами в ближайшее время.

Серии КРУ КРУ 6-10 кВ

В продуктовой линейке «Мосэлектрощит» представлены пять серий ячеек КРУ напряжением 6-10 кВ различных видов изоляции:

Технические характеристики КРУ 6-10 кВ

Тип изоляции Твердая Элегазовая Воздушная Воздушная Воздушная
Серии шкафов К-133 К-131 Э К-128 Классик К-129 Оптима К-129 Новатор
Номинальное напряжение, кВ 6-10 6-20 6-10 6-10 6-10
Номинальный ток сборных шин, А До 1250 До 630 До 4000 До 4000 До 1600
Номинальный ток главных цепей, А До 1250 До 630 До 4000* До 4000* До 1600**
Номинальный ток отключения выключателей, кА До 20 До 20 До 50 До 40 До 25
Ток термической стойкости, кА До 20 До 20 До 50 До 40 До 25
Ток электродинамической стойкости, кА До 51 До 51 До 128 До 102 До 64
Расположение сборных шин Верхнее Верхнее Нижнее Верхнее Верхнее
Условия обслуживания Одностороннее Одностороннее двухстороннее Одностороннее/двухстороннее Одностороннее
Кол-во присоединений в одном шкафу 1 1-5 1 1 1
Габариты ШГВ, мм 400*780*1430-2200 368-1728*800*1230-1500 650-1125*1300-1560*2210 650-1000*1415-1615*2355 650*1000*2000
Масса, кг В зависимости от выбранных параметров 135-530 От 690 От 950 От 500

*- шкафы с номинальными токами до 3150 А с естественной вентиляцией, шкафы на номинальные токи от 3150 А до 4000 А – с принудительной вентиляцией

** - шкафы с номинальными токами до 1250 А с естественной вентиляцией, шкафы на номинальные токи от 1250 А до 1600 А – с принудительной вентиляцией

Устройство КРУ

Тип исполнения КРУ зависит от схемы основных цепей и параметров аппаратуры, которая в него встраивается. В состав входят несколько блоков, каждый из них включает механические и электрические элементы.

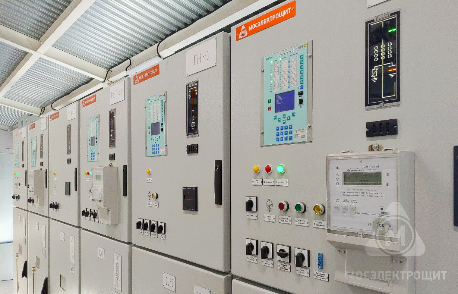

Шкаф КРУ К-129 10кВ

В КРУ есть шкафы с коммутационными аппаратами, измерительными приборами, автоматами для защиты, управления и сигнализации, а также с иными вспомогательными устройствами. Они соединены между собой согласно электросхеме. Соединения – шинные или кабельные.

КРУ подразделяют на свободностоящие с проходами с двух сторон и шкафы прислонного типа. Встраиваемая аппаратура и соединения зависят от вида исполнения. В состав шкафов КРУ 6/10 кВ могут входить:

  • шинные мосты между шкафами в 1 помещении;
  • шинные вводы в дальний и ближний ряды устройства;
  • релейные навесные шкафы;
  • устройства центральной сигнализации, АЧР, автоматики обогрева шкафов и т. д.

Шкаф КРУ К-129 6-10кВ

Проектирование и производство ячеек КРУ 6/10 кВ специалистами «Мосэлектрощит» учитывает сферу дальнейшей эксплуатации устройств.

Функции оборудования

Главная задача шкафов КРУ – защита измерительных приборов, плавких предохранителей, реле от ударов, вибраций и воздействий иного рода, нарушающих их работу (электромагнитные помехи, влажность, пыль, насекомые и пр.).

Ячейки КРУ К-129 10

Изготовление на заказ

Одним из важнейших преимуществ заказа КРУ в компании «Мосэлектрощит» являются сроки монтажа: мы собираем блоки в ячейки на собственном производстве, нужно будет лишь доставить их на объект, подключить трансформаторы и линии, а затем произвести проверку правильности работы.

Цены на ячейки КРУ 6/10 кВ вы можете уточнить по телефону +7 (495) 787-43-59 или через форму обратной связи на сайте – при получении заявки мы вышлем коммерческое предложение на вашу электронную почту. Обращайтесь, консультанты оперативно дадут ответы на все вопросы.
