Комплектные распределительные трансформаторные подстанции (РТП) и распределительные пункты (РП) в блочном исполнении мощностью от 400 до 3150 кВА на напряжение 20/10/6 кВ

Техническая документация

Производим трансформаторные подстанции РТП, РП

Распределительные трансформаторные подстанции в блочном корпусе (в дальнейшем именуемые РТП) и распределительные пункты блочные (РП) напряжением 6-20 кВ предназначены для приема, преобразования и распределения электрической энергии (ЭЭ) трехфазного переменного тока частотой 50 Гц в системах электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков. Распределение ЭЭ осуществляется на напряжение 6-20 кВ. По желанию заказчика РП может быть как самостоятельным электротехническим сооружением, так и совмещенным с блочной трансформаторной подстанцией мощностью до 3150 кВА включительно.

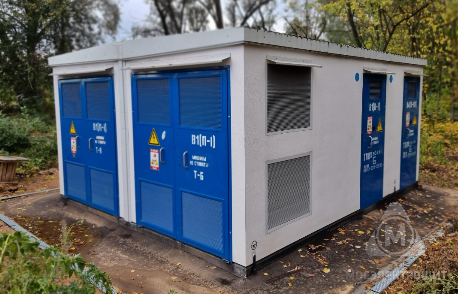

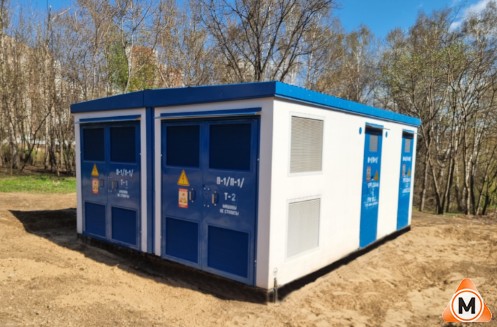

ТП напряжение 10 кВ

РП (РТП) представляет собой комплектное изделие полной заводской готовности. Монтаж электрооборудования происходит в заводских условиях.



Технические характеристики РТП, РП

Наименование параметра Ед. изм. Значение
Мощность силового трансформатора кВА 40-3150
Номинальное напряжение на стороне ВН кВ 6/10/20
Номинальное напряжение на стороне НН кВ 0,4
Номинальный ток сборных шин на стороне ВН А 1250
Номинальный ток сборных шин на стороне НН А 160-6300
Климатическое исполнение по ГОСТ 15150 У1, УХЛ1
Срок службы лет Не менее 25


Внешние размеры РП(РТП) (одного блока):

  • Длина – от 2500 до 7500 мм
  • Ширина – от 2500 до 3000 мм
  • Высота – до 3100 мм

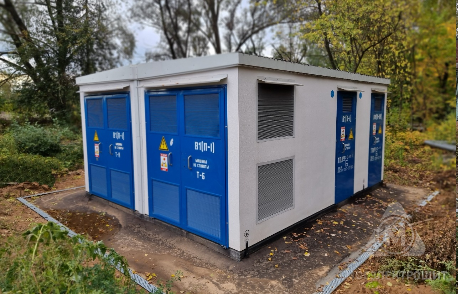

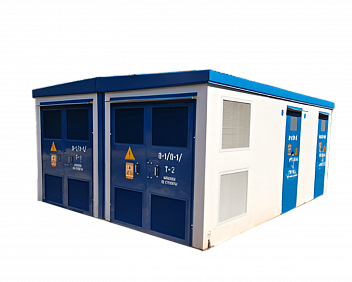

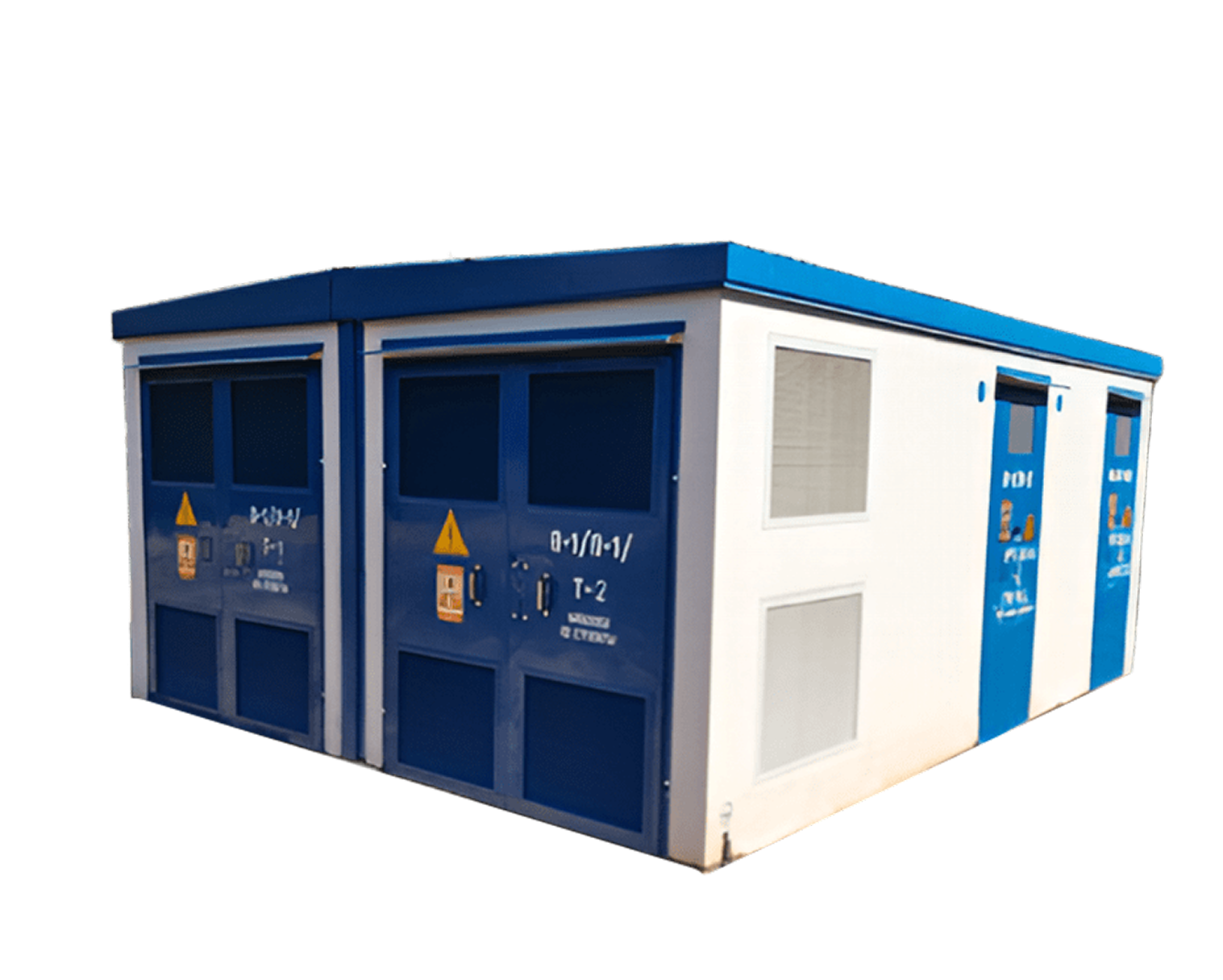

  • ТП 10 кВ

    Преимущества РТП, РП

    • Короткие сроки проектирования с использованием типовых решений
    • Сокращение сроков монтажа
    • Высокая надежность и безопасность электрооборудования, низкие эксплуатационные затраты
    • Высокая степень заводской готовности, обеспечивает короткие сроки ввода в эксплуатацию
    • Возможность применения силовых трансформаторов в сухом и масленом исполнении
    • Возможность разработки индивидуального проекта для каждого объекта
    • Возможность применения различной внешней отделки и покраски конструкций РП(РТП), архитектурное разнообразие проектов
