Комплектные трансформаторные подстанции БКТП мощностью от 40 до 3150 кВА на напряжение 20/10(6)/0,4 кВ

Техническая документация

Производим трансформаторные подстанции БКТП

Комплектные трансформаторные подстанции в бетонном корпусе (в дальнейшем именуемые КТПБ) напряжением 6-20 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков. Распределение электроэнергии осуществляется на напряжение 0,4 кВ с помощью отходящих от КТПБ кабельных (воздушных) линий.

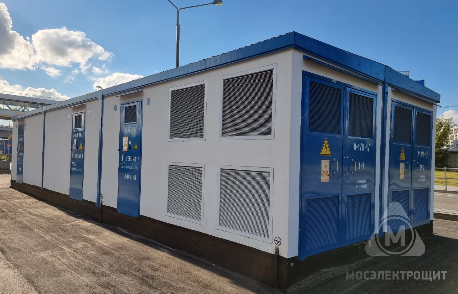

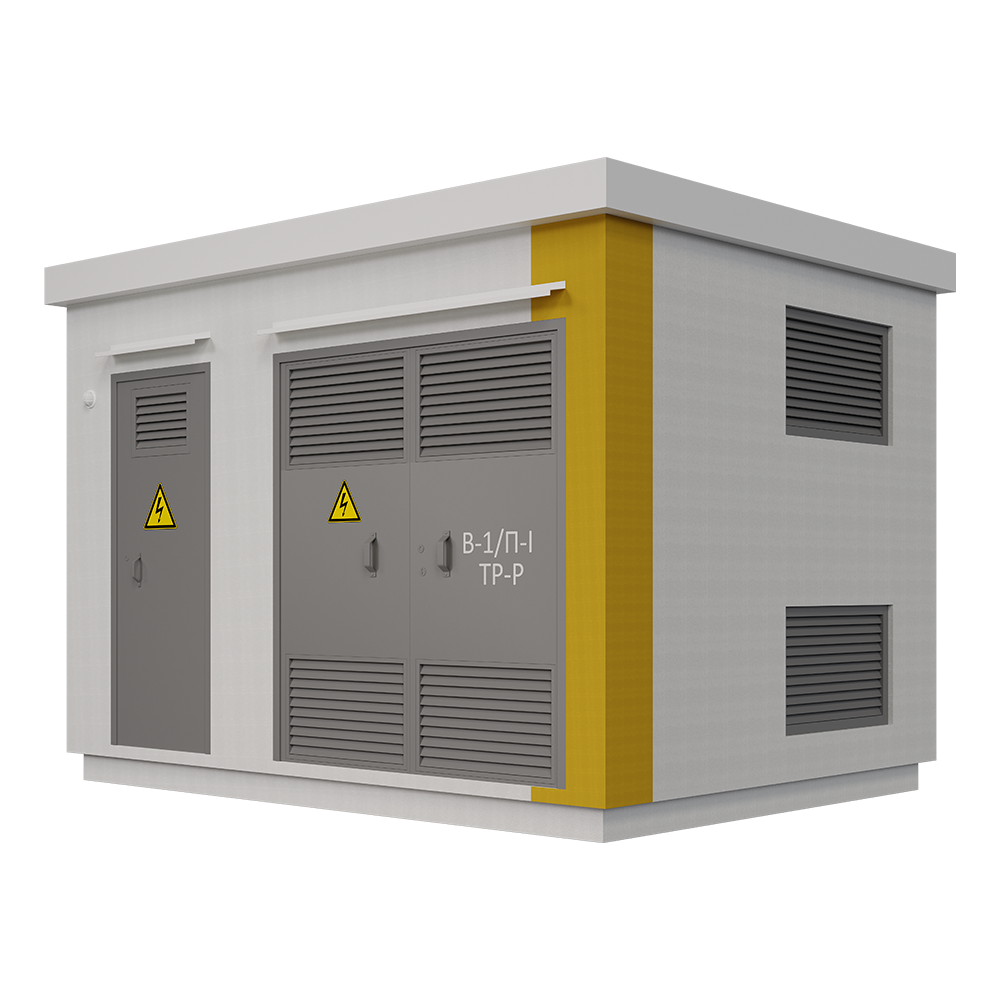

БКТП 20 кВ

Подстанции до 20 кВ – это системные решения, имеющие интеграцию оборудования в системы диспетчеризации и учет электроэнергии электроснабжающей организации.

Преимущества КТП:

  • Изделие полной заводской готовности
  • Модульный принцип изготовления
  • Удобство монтажа и эксплуатации
  • Удобство транспортировки

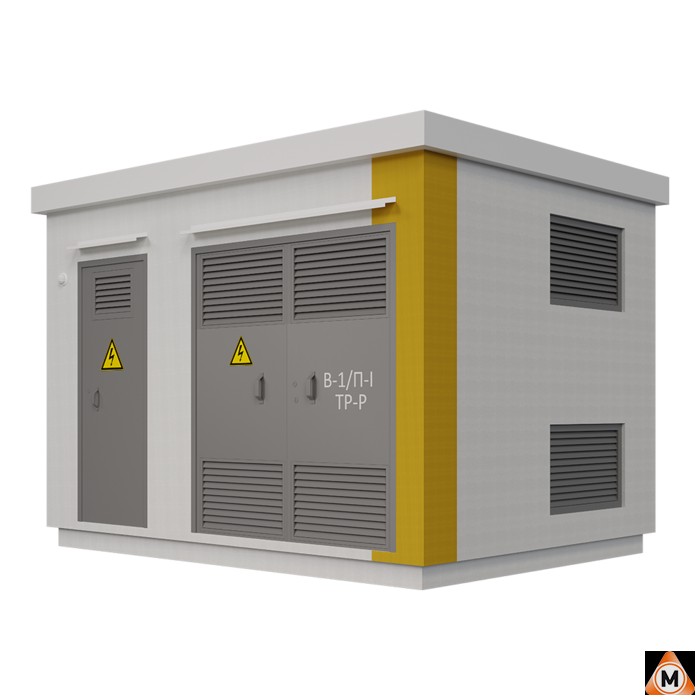

    • Трансформаторная подстанция

    Возможны различные варианты компоновок БКТП, которые определяются согласно проектному решению. Трансформаторную подстанцию можно собрать из любого количества блоков с возможностью организации единого пространства.

    Внешние размеры БКТП (одного блока):

  • Длина – от 2500 до 7500 мм
  • Ширина – от 2500 до 3000 мм
  • Высота – до 3100 мм




    • Технические характеристики БКТП

    Параметры Значение параметра
    Мощность силового трансформатора (масленый, сухой), кВА 40-3150
    Номинальное напряжение на стороне ВН, кВ 6; 10; 20
    Номинальное напряжение на стороне НН, кВ 0,4
    Номинальный ток сборных шин на стороне ВН, A до 1600
    Номинальный ток сборных шин на стороне НН, A до 6300
    Климатическое исполнение по ГОСТ 15150 У1, УХЛ1
    Ток термической стойкости сборных шин на стороне НН, кА/1с 50; 100
    Ток электродинамической стойкости сборных шин на стороне НН, кА 110; 220
    Срок службы, лет более 25


    БКТП состоит из объемных модульных блоков. Каждое ТП имеет подземную и надземную части в виде объемных железобетонных конструкций:

  • Подземная часть представляет собой объемный железобетонный приямок для заводки кабельных линий.
  • Надземная часть представляет собой единую железобетонную объемную оболочку, устанавливаемую на подземную часть с установленным электротехническим оборудованием внутри.



    • Конструкция БКТП обеспечивает возможность присоединения (в соответствии с проектом):

  • воздушных линий (ВЛ)
  • кабельных линий
  • как кабельных, так и воздушных линий

    • БКТП



    Стандартный комплект поставки БКТП

  • распределительное устройство высокого напряжения (РУВН)
  • распределительное устройство низкого напряжения (РУНН)
  • силовой трансформатор (по заказу)
  • комплект кабельных/шинных перемычек со стороны ВН
  • комплект кабельных/шинных перемычек со стороны НН
  • комплект эксплуатационных принадлежностей согласно спецификации на заказ
  • комплект монтажных принадлежностей согласно рабочей документации по заказу
  • комплект ЗИП согласно заказу
  • эксплуатационная документация (паспорта, комплект принципиальных и монтажных
  • электрических схем, руководство по эксплуатации, ведомость ЗИП и т.п.)

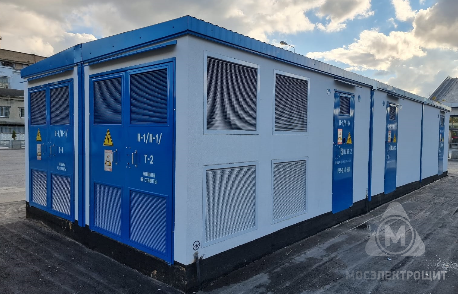

    • БКТП 10-20 кВ
