Токопроводы комплектные закрытые ТЗК, ТЗКР и ТЗКЭП
Производим токопроводы ТЗК

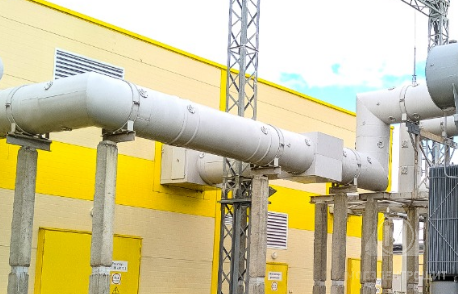

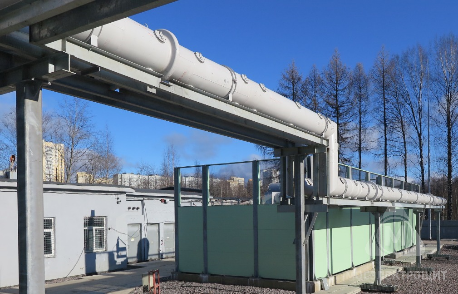

Токопроводы закрытые напряжением 6, 10 и 20 кВ на номинальные токи до 6000 А применяются на электростанциях для электрического соединения трансформаторов со шкафами комплектных распределительных устройств, а также турбогенераторов с повышающими трансформаторами, устанавливаемые в цепях 3-фазного переменного тока частотой 50 Гц и 60 Гц.
- Для электрических соединений трансформаторов со шкафами КРУ
- Для турбогенераторов с повышающими трансформаторами, устанавливаемые в цепях 3-фазного переменного тока частотой 50 и 60 Гц
- Могут иметь междуфазные разделительные перегородки/пофазно-экранированное исполнение
Преимущества токопроводов ТЗК, ТЗКР
- 1. Простота в обслуживании
- 2. Высокая коррозионная стойкость
- 3. Высокая надежность. Герметичная конструкция по всей длине
- 4. Низкие капитальные затраты на токопровод
- 5. Пожаробезопасность
- 6. Продолжительный срок службы — до 50 лет
Расчёт стоимости токопровода ТЗК
Цена трассы закрытого токопровода зависит от технических характеристик оборудования, а также от схемы трассы:
- 1. Номинального напряжения
- 2. Номинального тока
- 3. Длинны трассы
- 4. Материала оболочки
- 5. Наличия разделительных перегородок
- 6. Вида секций (секция подсоединения к оборудованию, секция со встроенным оборудованием и др.)
Все технические характеристики токопровода (напряжение, номинальный ток) вы можете указать в письме, приложив схему трассы и направить к нам на e-mail info@moselectroshield.ru. На основе полученных данных формируется технико-коммерческое предложение, и наш менеджер свяжется с вами в ближайшее время.

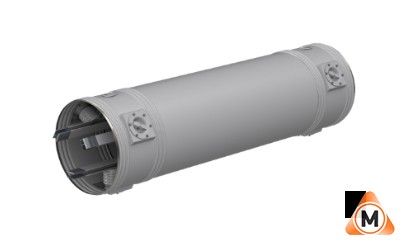

Устройство токопровода ТЗК, ТЗКР
Токопроводы состоят из оболочки, общей для трех фаз, и токоведущих шин соответствующего профиля и сечения. Шины закрепляются к изоляторам внутри оболочек по вершинам равностороннего треугольника посредством специальных шинодержателей. Токопроводы ТЗКР выполняются с междуфазными разделительными перегородками из металла.Перегородки предназначены для исключения возможности перехода однофазного замыкания на оболочку в межфазное короткое замыкание.
Технические характеристики токопроводов серии ТЗК
| Номинальное напряжения, кВ | 6 | 10 | 20 |
| Номинальный ток, А | 1600-3150 | 1600-4000 | 2000-3150 |
| Ток динамической стойкости, кА | 81-128 | 81-170 | 128 |
| Внешние размеры кожуха, мм | 550-640 | 623-706 | 890 |
Технические характеристики токопроводов серии ТЗКР
| Номинальное напряжения, кВ | 6 | 10 | 20 |
| Номинальный ток, А | 1600-2000 | 1600-4000 | 3150-6300 |
| Ток динамической стойкости, кА | 81 | 81-170 | 128 |
| Внешние размеры кожуха, мм | 550-640 | 700-890 | 1090-1240 |
