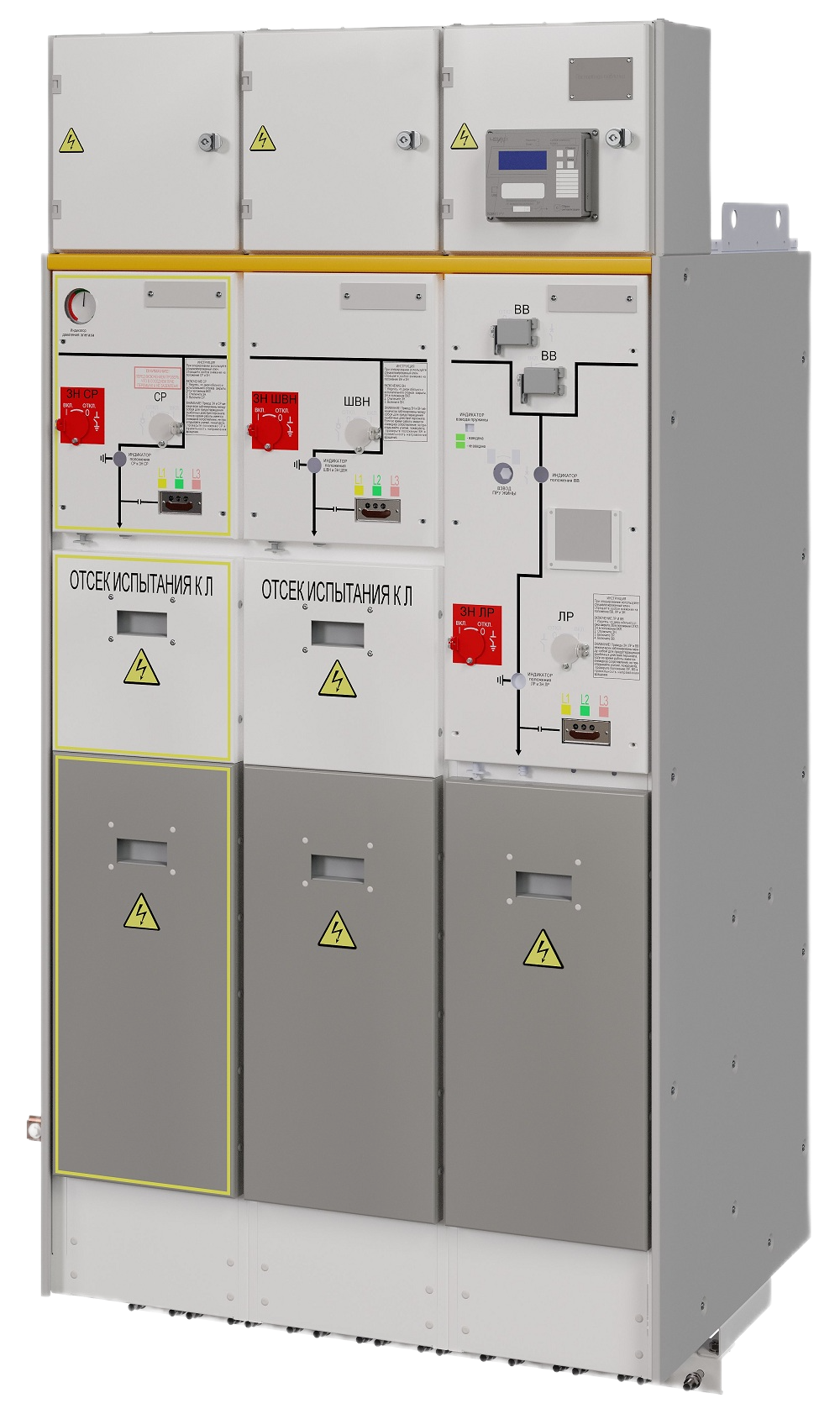

Моноблок К-131-Э

Моноблок для распределения электроэнергии в классе напряжения 6, 10, 20 кВ

К-131-Э – компактное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных сетях 6, 10, 20 кВ, выполняющее функции присоединения, питания и защиты одного или двух распределительных трансформаторов с помощью комбинации выключателя нагрузки и плавких предохранителей или силового выключателя с защитой.

Коммутационные аппараты и сборные шины расположены в герметичном корпусе, заполненном элегазом и «запаянном» на весь срок службы

Технические характеристики

Параметр	Ед. изм.	Данные
Номинальное напряжение	кВ	12	24
Номинальное выдерживаемое напряжение промышленной частоты	кВ	28 /32	50 /60
Номинальное выдерживаемое напряжение грозового импульса	кВ	75	125
Номинальная частота	Гц	50/60
Номинальный ток	A	630
Номинальный ток: функций «F / V»	A	200 / 630
Номинальный кратковременный выдерживаемый ток	кА	20кА 3сек or 25кА 1сек

Классификация внутренней дуги		IAC = AFLR 20кА 1сек
Номинальное давление при 20ºC	МПа	0.03

Расширение К-131-Э

К-131-Э предлагает расширяемые конфигурации (моноблоки) для вторичного распределения.

Наличие расширяемых конфигураций моноблоков К-131-Э позволяет составить различные их комбинации, формируя однолинейную схему КРУЭ в соответствии с индивидуальными требованиями заказчика

Расширение К-131-Э позволяет присоединять дополнительные моноблоки как с правой, так и с левой стороны, обеспечивая тем самым высокую гибкость в выборе и сочетании различных функций.

Установка и соединение моноблоков К-131-Э не требует проведения работ по закачке элегаза.

Максимальный ток: 630 А
