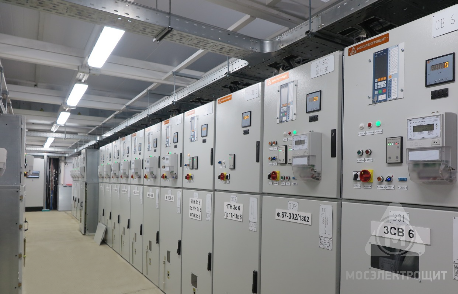

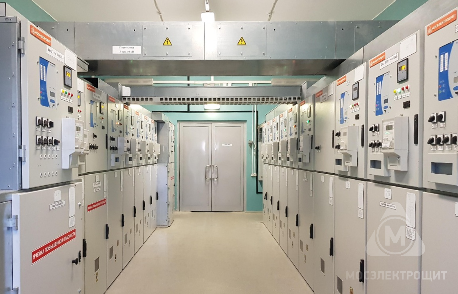

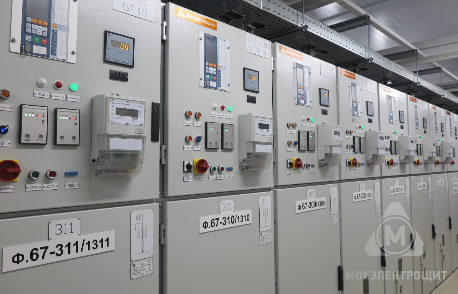

Ячейки КРУ СЕРИИ К-128 «КЛАССИК» 6-10 кВ

U+1F4DE Производим распределительные комплектные устройства К-128

Комплектные распределительные устройства (КРУ) серии К-128 «Классик» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6(10) кВ.

Преимущества шкафов К-128

• Современное комплектное распределительное устройство с высокими техническими параметрами.
• Повышенная надежность и безопасность для персонала.
• Удобство обслуживания, различные варианты подвода силовых и контрольных кабелей (сверху и снизу), удобство разделки и подключения силовых кабелей.
• Металлический корпус из оцинкованной стали с разделенными отсеками с локализацией внутренних повреждений в пределах одного отсека с отдельными клапанами разгрузки для каждого высоковольтного отсека (за исключением отсека сборных шин).
• Просторный, удобный для обслуживания линейный отсек, возможность установки двух групп трансформаторов тока (до 8 вторичных обмоток в одном шкафу).
• Отсек выкатного элемента - с наличием фиксированных рабочего и контрольного положений, с автоматическими защитными шторками с раздельным приводом нижней и верхней шторки, с винтовым механизмом вкатывания/выкатывания, с возможностью перемещения ВЭ из рабочего в контрольное и обратно при закрытой двери, с наличием механизма аварийного отключения выключателя при закрытой двери.
• Развитая сетка схем первичных соединений, позволяющая реализовать практически любую схему распределительного устройства.
• Работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64.

Применение ячеек КРУ К-128

• на всех видах электростанций, в т.ч. атомных и газотурбинных;
• распределительных подстанциях энергосистем;
• системных трансформаторных подстанциях;
• подстанциях промпредприятий; подстанциях нефтегазового комплекса;
• для электрификации транспорта, в т.ч. метрополитена; для расширения распределительных устройств, находящихся в эксплуатации;
• для установки в блочно-модульные здания.

Шкафы КРУ на номинальные токи 2000-4000 А применяются в схемах вводов, секционирования, отходящих линий и поставляются по индивидуальным заказам для комплектации распределительных устройств (РУ), а также для реконструкции и расширения РУ выполненных на шкафах КРУ серий К-104, К-105.

Шкафы К-128 стыкуются непосредственно со шкафами К-104, К-10ДМ, К-10ДМС1, К-105 и К-105С1, через переходные шкафы с КРУ K-XXVI, K-XII.

Шкафы КРУ серии К-128 на номинальные токи 2000-4000 А являются современной разработкой и пришли на смену шкафам КРУ серии К-105.

Потребители К-128 по отраслям:

• Атомная промышленность
• Сети
• Генерация тепловая
• Гидроэнергетика
• Газовая отрасль
• Нефтехимия
• ЖКХ
• Транспорт
• Промышленность и др.

Шкафы К-128 стыкуются непосредственно без переходных шкафов со шкафами К-105 и К-105С1, т.к. конструктивное исполнение этой серии шкафов аналогично: сборные шины размещены в нижней части шкафов, а с задней части шкафов требуется наличие коридора обслуживания. При стыковке шкафы выравниваются по задним стенкам для прямого прохода сборных шин. Шкафы К-105 и К-105С1 предназначены для ввода и секционирования в распредустройствах 6(10) кВ со шкафами К-128 при токах нагрузки, превышающих 1600 А. Шкафы К-105 и К-105С1 могут применяться также для отходящих линий при токах нагрузки более 1600 А.

Конструкция шкафов КРУ К-128

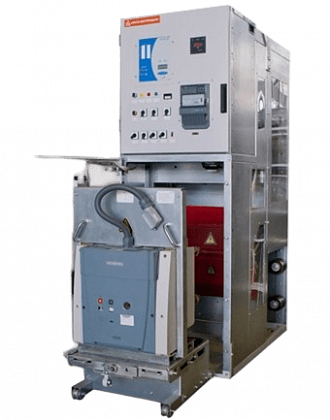

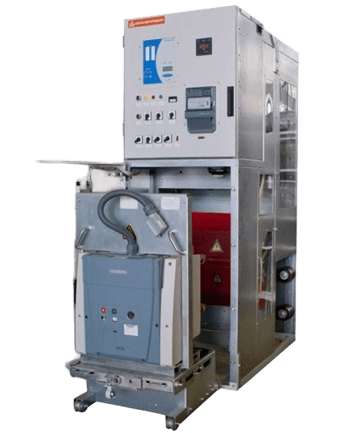

Шкафы КРУ К-128 имеют жесткую металлическую конструкцию, состоящую из корпуса шкафа, выкатного элемента и релейного шкафа.

Шкафы К-128 двухстороннего обслуживания. Конструктивной особенностью шкафов является размещение сборных шин в нижней части шкафов, а линейного отсека над ним.

Такая компоновка позволяет оператору удобно работать с любым аппаратом, расположенным в линейном отсеке (измерительными трансформаторами тока, заземляющими разъединителями), а также удобно разделывать и обслуживать силовые кабели и осуществлять шинные вводы.

С задней стороны линейный отсек закрывается съемной крышкой, на которой установлены смотровые окна.
