Токопроводы комплектные генераторного напряжения ТЭНЕ и ТЭНП

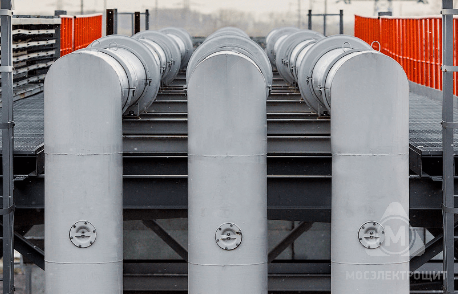

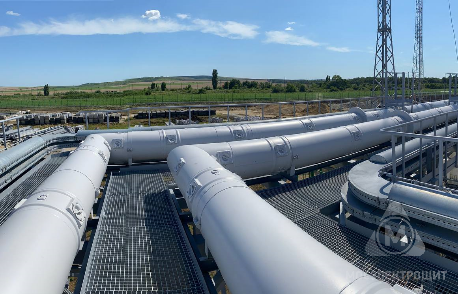

Производим токопроводы ТЭНЕ

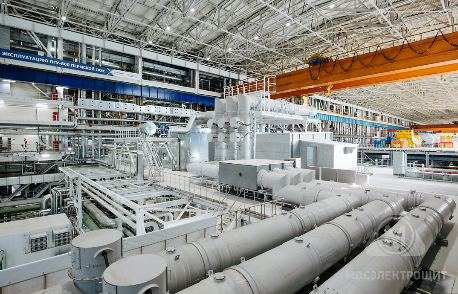

Токопроводы комплектные пофазно-экранированные генераторного напряжения 10, 20, 24, 35 кВ с компенсированным внешним электромагнитным полем серий ТЭНЕ и ТЭНП на номинальные токи от 1600 до 33000 А предназначены для электрических соединений на электрических станциях, в цепях 3-фазного переменного тока частотой 50 Гц и 60 Гц турбогенераторов мощностью до 1500 МВт с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов.

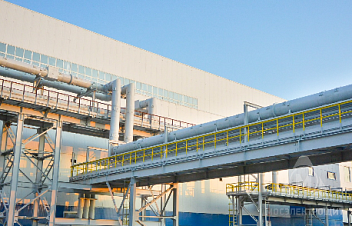

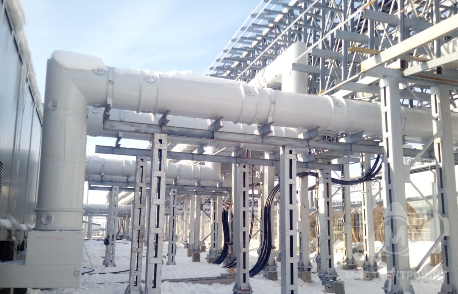

Преимущества токопроводов ТЭНЕ

• Простота в обслуживании, низкие затраты при эксплуатации и ремонте
• Коррозионная стойкость
• Высокая надежность. Цельносварная (герметичная) конструкция по всей длине
• Высокая электродинамическая устойчивость
• Пожаробезопасность

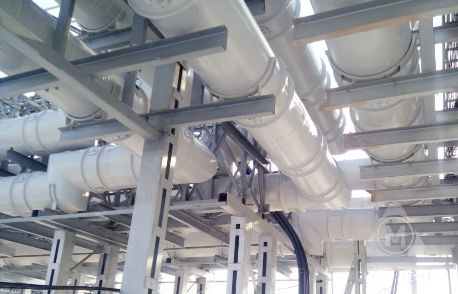

• Самонесущая способность до 6 метров. Использование простых опорных конструкций

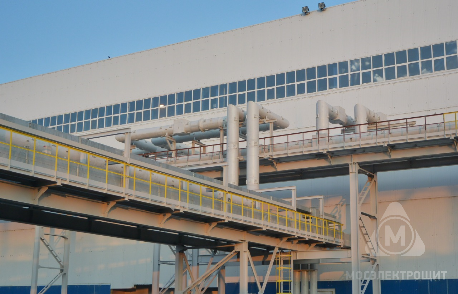

Расчёт стоимости токопровода ТЭНЕ

Цена трассы токопровода ТЭНЕ зависит от технических характеристик оборудования, а также от схемы трассы:

• Напряжения
• Номинального тока
• Длины трассы
• Степени защиты IP
• Климатического исполнения
• Вида секций (секция подсоединения к оборудованию, секция со встроенным оборудованием и др.)

Устройство токопровода ТЭНЕ

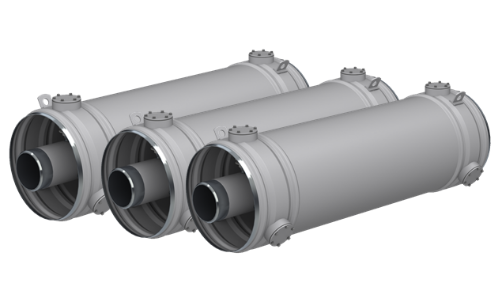

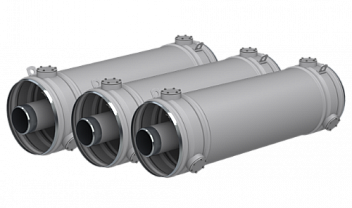

Токопроводы ТЭНЕ имеют пофазно-экранированное исполнение. Каждая фаза токопровода состоит из токоведущей шины соответствующего сечения, кожуха-экрана и изоляторов.Шина закрепляется на изоляторе специальным шинодержателем. Изоляторы крепятся к крышкам, которые, в свою очередь, закрепляются на кожухах-экранах болтами.

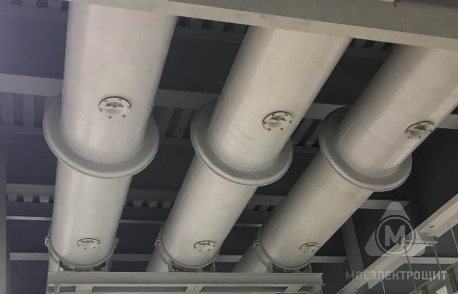

Каждая фаза токопровода состоит из алюминиевой шины и алюминиевого цилиндрического кожуха-экрана. Шина центрируется и закрепляется в кожухе-экране тремя изоляторами, расположенными под углом 120 °C.

Технические характеристики токо-шинопровода ТЭНЕ

Технические характеристики токо-шинопровода ТЗКЭП

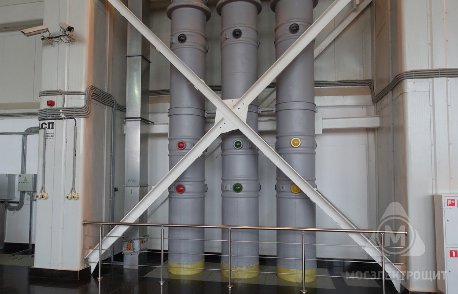

Отличительные особенности и преимущества

• Цельносварные по всей трассе
• Электродинамически устойчивы
• Исполняются закрытыми в пофазном исполнении
• Имеют систему наддува, повышающую надежность и уменьшающую число аварийных ситуаций
• Система индивидуального контроля сопротивления опорных изоляторов в режиме «online»

Назначение ТЗКЭП, ТЭНЕ – для электрического соединения турбогенераторов с силовыми повышающими трансформаторами, трансформаторами собственных нужд, преобразовательными трансформаторами и трансформаторами тиристорного возбуждения генераторов.
