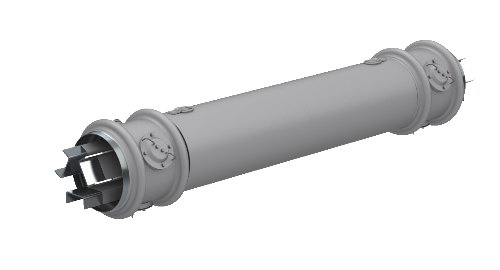

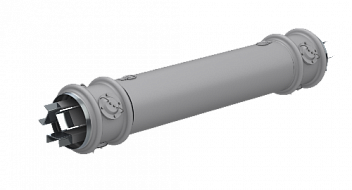

Шинопроводы комплектные закрытые серии ШЗК

Тип изоляции: воздушная

Номинальное напряжение: 0,4–1,2 кВ

Шинопроводы закрытые ШЗК-1,2 постоянного тока напряжением до 1,2 кВ на номинальные токи 2000, 4000, 5000 А предназначены для выполнения электрического соединения возбудителей с панелями щитов рабочего и резервного возбуждения генераторов мощностью до 1200 МВт на электрических станциях.

Шинопроводы закрытые ШЗК-0,4 переменного тока напряжением 380 В номинальным током 1600 А, частотой 50 Гц и 60 Гц с общей для трех фаз металлической оболочкой предназначены для выполнения электрического соединения трансформаторов собственных нужд мощностью до 1000 кВА с панелями ПСН или шкафами КТПСН-0,5 на электрических станциях. Шинопроводы 0,4 кВ могут применяться также для других объектов энергетики, промышленности, транспорта, сельского хозяйства и других объектов.

Шинопроводы поставляются на монтаж отдельными секциями различной конфигурации, имеющими максимальную степень заводской готовности. Секции стыкуются и свариваются между собой дуговой сваркой в соответствии с ГОСТ 14806 и ГОСТ 14771.

В зависимости от конфигурации и назначения элементы шинопроводов подразделяются на секции:

• Прямолинейные
• Угловые
• Ответвительные
• Секции для присоединения к аппаратам и др.

Преимущества шинопровода ШЗК

• цельносварные по всей длине
• степень защиты IP54 (IP55) по ГОСТ 14254 (пылезащищенные)
• обеспечивают компенсацию линейных расширений
• осмотр и замена опорных изоляторов без разбора кожухов-экранов
