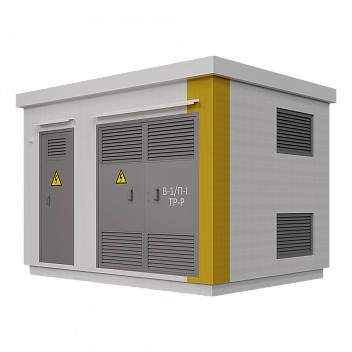

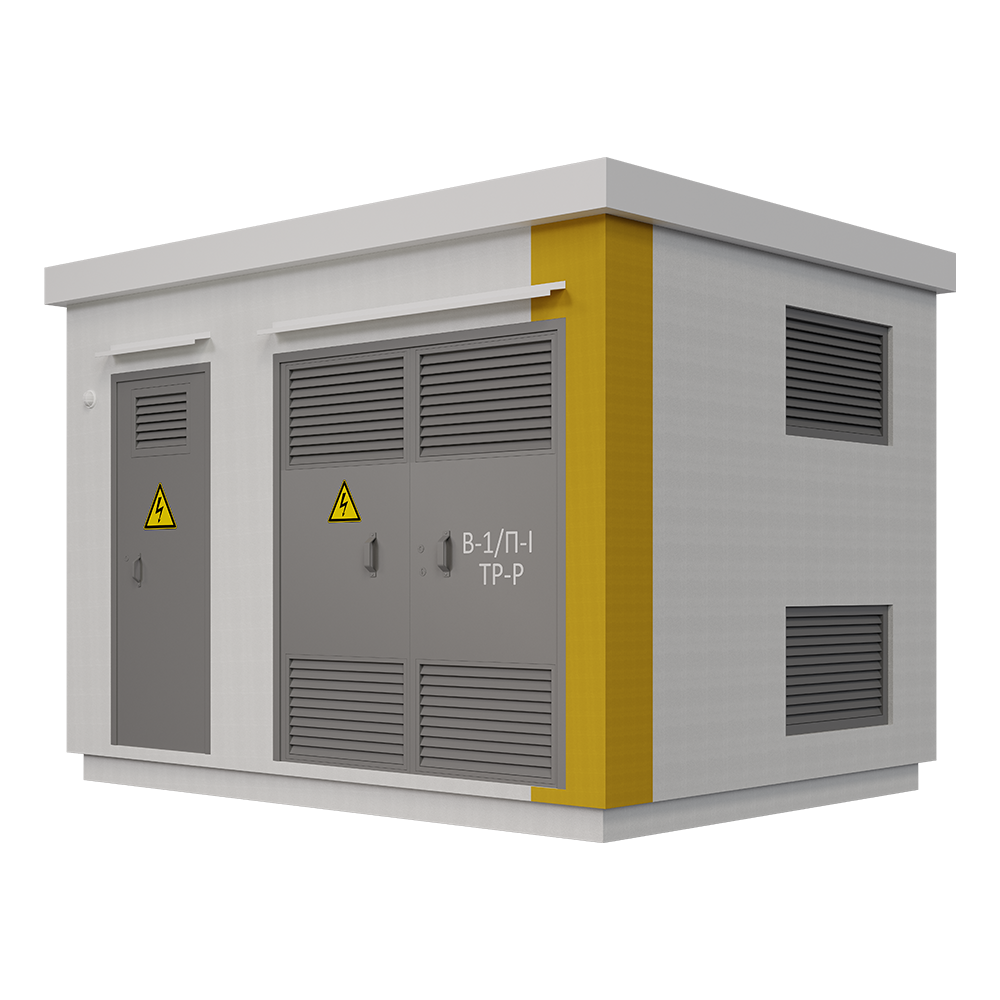

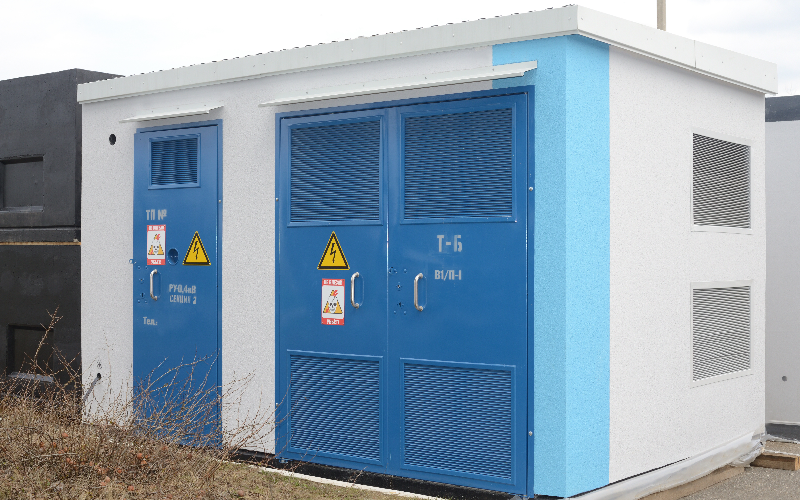

Комплектные трансформаторные подстанции БКТП мощностью от 40 до 3150 кВА на напряжение 20/10(6)/0,4 кВ

Производим трансформаторные подстанции БКТП

Комплектные трансформаторные подстанции в бетонном корпусе (в дальнейшем именуемые КТПБ) напряжением 6-20 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков. Распределение электроэнергии осуществляется на напряжение 0,4 кВ с помощью отходящих от КТПБ кабельных (воздушных) линий.

Подстанции до 20 кВ – это системные решения, имеющие интеграцию оборудования в системы диспетчеризации и учет электроэнергии электроснабжающей организации.

Преимущества КТП:

• Изделие полной заводской готовности
• Модульный принцип изготовления
• Удобство монтажа и эксплуатации
• Удобство транспортировки

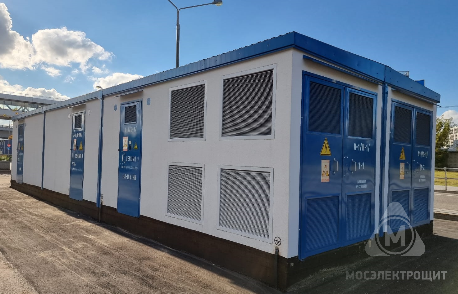

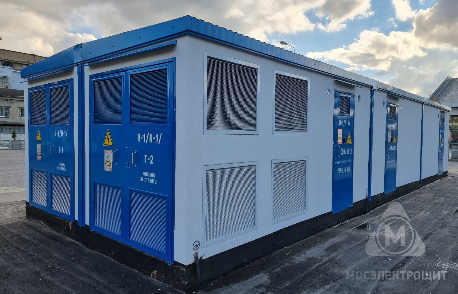

Возможны различные варианты компоновок БКТП, которые определяются согласно проектному решению. Трансформаторную подстанцию можно собрать из любого количества блоков с возможностью организации единого пространства.

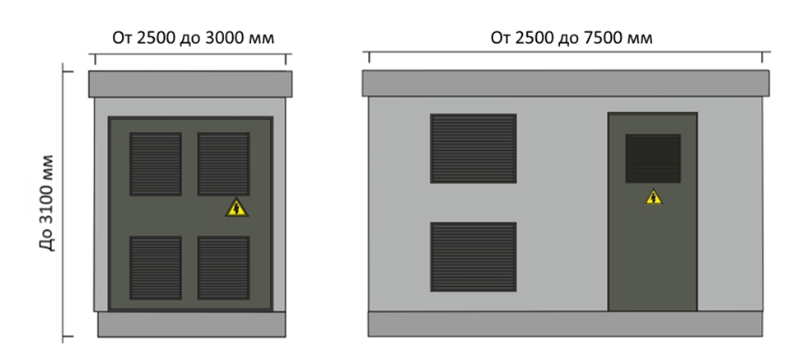

Внешние размеры БКТП (одного блока):

• Длина – от 2500 до 7500 мм
• Ширина – от 2500 до 3000 мм
• Высота – до 3100 мм

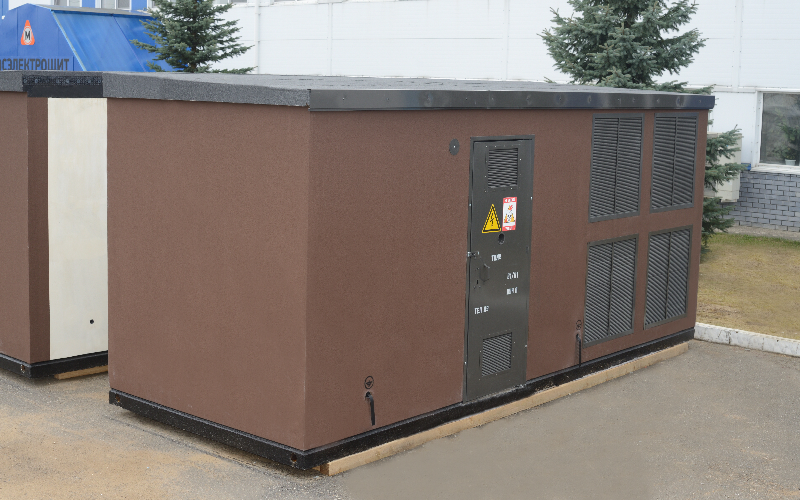

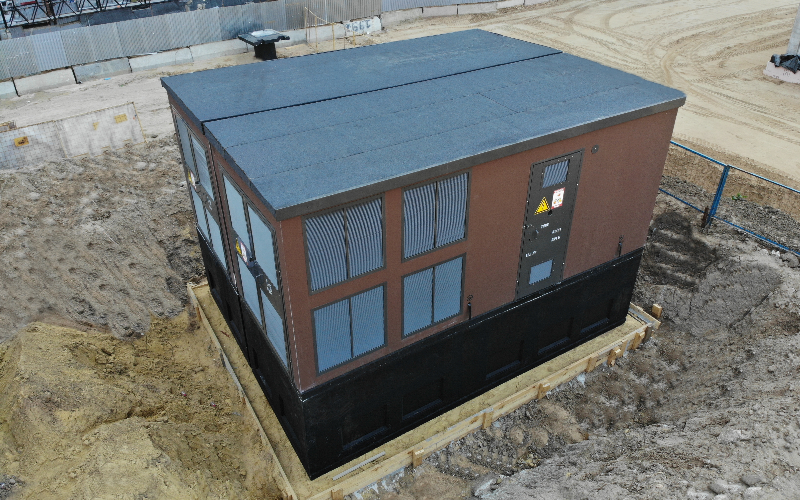

БКТП состоит из объёмных модульных блоков. Каждое ТП имеет подземную и надземную части в виде объёмных железобетонных конструкций:

• Подземная часть представляет собой объёмный железобетонный приямок для заводки кабельных линий.
• Надземная часть представляет собой единую железобетонную объёмную оболочку, устанавливаемую на подземную часть с установленным электротехническим оборудованием внутри.

Конструкция БКТП обеспечивает возможность присоединения (в соответствии с проектом):

• воздушных линий (ВЛ)
• кабельных линий
• как кабельных, так и воздушных линий

Стандартный комплект поставки БКТП

• распределительное устройство высокого напряжения (РУВН)
• распределительное устройство низкого напряжения (РУНН)
• силовой трансформатор (по заказу)
• комплект кабельных/шинных перемычек со стороны ВН
• комплект кабельных/шинных перемычек со стороны НН
• комплект эксплуатационных принадлежностей согласно спецификации на заказ
• комплект монтажных принадлежностей согласно рабочей документации по заказу
• комплект ЗИП согласно заказу
• эксплуатационная документация (паспорта, комплект принципиальных и монтажных
• электрических схем, руководство по эксплуатации, ведомость ЗИП и т.п.)
