КРУ 35 КВ СЕРИИ К-130 «ГАРАНТ»

Техническая документация

Компания «Мосэлектрощит» является производителем и разработала шкаф КРУ 35 кВ для организации комплексной поставки оборудования разных классов.

Комплектные распределительные устройства серии К-130 предназначены для приема и распределения электрической энергии в электрических сетях переменного трехфазного тока частотой 50 и 60 Гц номинальным напряжением 35 кВ с изолированной или с частично заземленной нейтралью.

Шкафы КРУ «ГАРАНТ» применяются для установки в трансформаторных подстанциях 220/35/6(10), 110/35/6(10), 35/6(10), 35/0,4 кВ на стороне 35 кВ, а также для распределительных пунктов (РП) 35 кВ объектов электроэнергетики, транспорта, промышленных предприятий, газокомпрессорных станций.

Основные преимущества

  • Локализация высоковольтных отсеков.
  • Различные варианты ввода/вывода: кабельный, шинный с разными конфигурациями.
  • Возможность перемещения выкатного элемента при закрытых фасадных дверях.
  • Может поставляться в блочно-модульном здании заводской готовности.
  • Быстродействующий заземляющий разъединитель.
  • Работоспособность при сейсмических воздействиях до 9 баллов по шкале MSK-64.

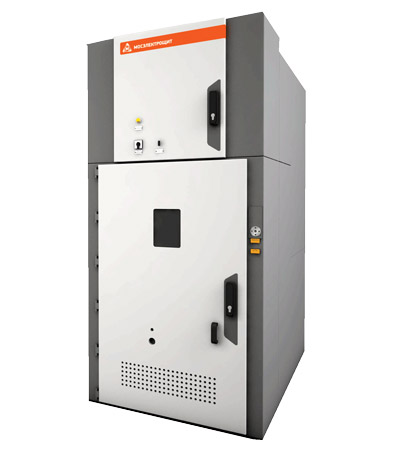

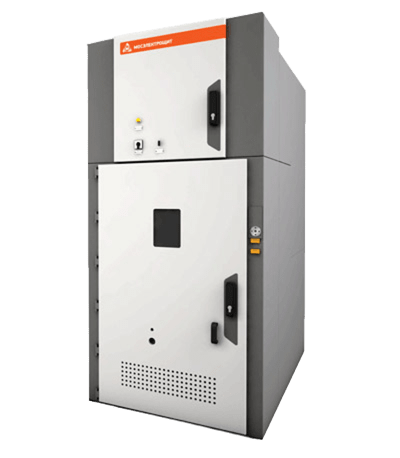

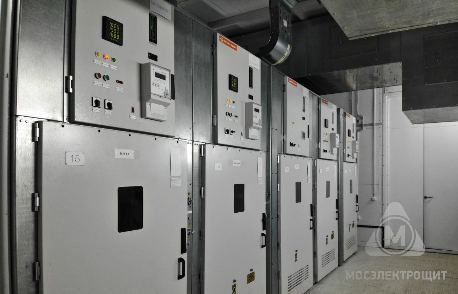

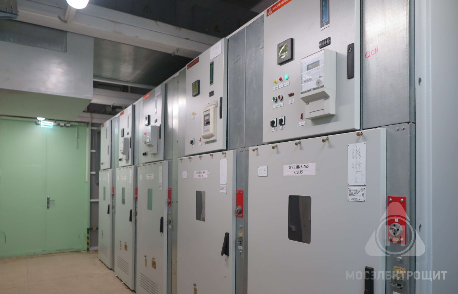

Шкаф КРУ К-130 35 кВ

Потребители КРУ К-130 по отраслям

  • Сети
  • Газовая отрасль
  • Нефтехимия
  • ЖКХ
  • Промышленность (металлургия) и др.

Технические характеристики КРУ К-130

Наименование параметра

Значение параметра

Номинальное напряжение (линейное), кВ

35

Наибольшее рабочее напряжение (линейное), кВ

40,5

Номинальный ток главных цепей шкафов, А

630; 1250; 1600;2500

Номинальный ток сборных шин, А

1250; 1600; 2000; 2500

Номинальный ток отключения выключателя, кА

16; 20; 25; 31,5

Номинальный ток электродинамической стойкости главных цепей, кА

40; 51; 64; 84

Номинальное напряжение вспомогательный цепей постоянного и переменного тока, В

220

Номинальное напряжение вспомогательных цепей, В:

- постоянного тока;

- переменного тока.

110, 220

220

Уровень изоляции по ГОСТ 1516.3-96

Нормальная (уровень «а», «б»)

Вид изоляции

Комбинированная, с изолированными сборными шинами

Вид линейных высоковольтных присоединений

Кабельные, шинные

Условия обслуживания

Одностороннее/ Двухстороннее

Наличие дверей в отсеке выкатного элемента

Шкафы с дверью

Вид поставки

Шкафами (1 или 2) или блоками по 2 шкафа в секции БМЗ

Вид управления коммутационными аппаратами

Местное, дистанционное, телеуправление

Габаритные размеры шкафа, мм:

- ширина

- глубина

- высота

1200

2165

2590

Чтобы заказать ячейки КРУ 35 кВ от производителя и уточнить цену, позвоните по телефону +7 (495) 787-43-59 или воспользуйтесь формой заказа на сайте.

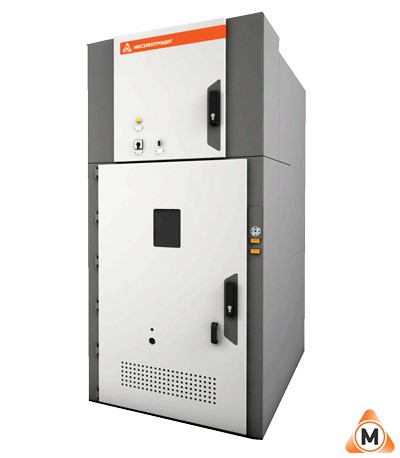

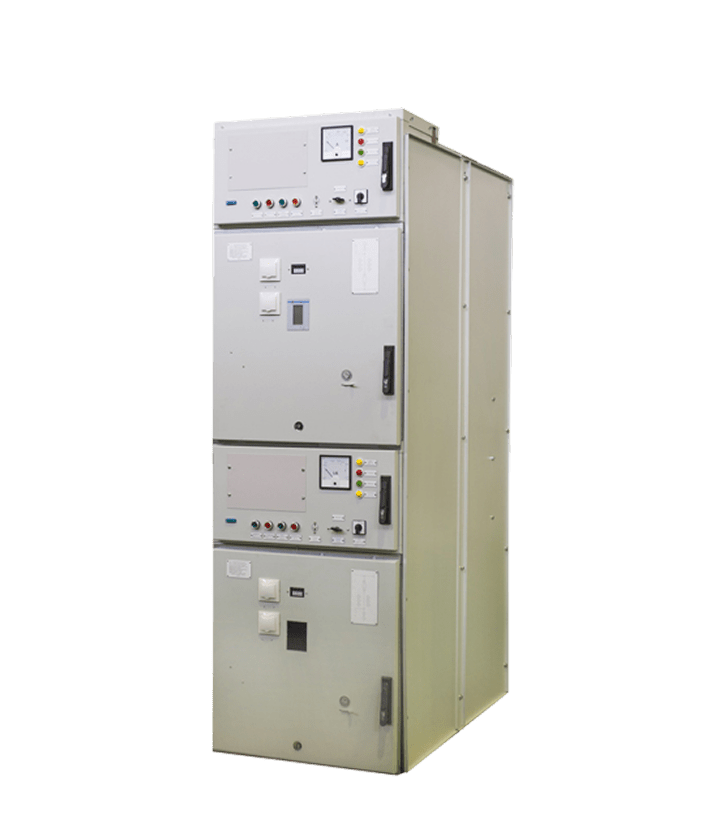

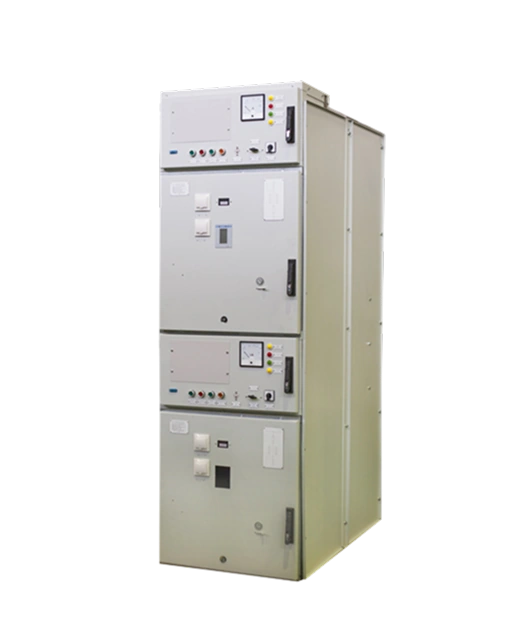

Ячейка КРУ 35 кВ серии К-130

Конструкция шкафа КРУ К-130

Конструкция ячеек КРУ К-130 выполнена таким образом, чтобы обеспечивалось нормальное функционирование аппаратов управления, не происходило срабатывание схем защиты, приводящее к отключению выключателя и срабатыванию схем сигнализации при возможных сотрясениях элементов устройства при работе выключателя.

Шкаф КРУ 35 кВ от производителя имеет жесткую металлическую конструкцию и состоит из отсеков: линейного, выкатного элемента, сборных шин, релейного шкафа.

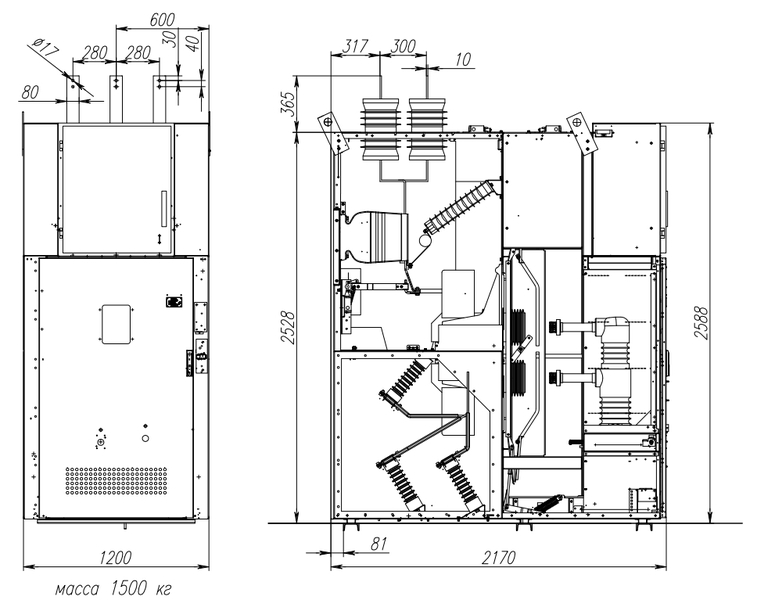

Габаритные размеры ячейки КРУ 35 кВ серии К-130 ввода/вывода

По дну шкафа проходит магистральная медная шинка, заземляющая шкафы между собой, которая соединяется с общим заземляющим контуром подстанции в двух местах (с двух сторон блока шкафов).

Проход контрольных кабелей через высоковольтные отсеки закрывается съемным листом (крышкой).

Провода вспомогательных цепей в высоковольтных отсеках шкафа КРУ К-130 закрываются защитными кожухами.

Если вам требуется разработать нетиповой проект, свяжитесь с нами для обсуждения условий и расчета стоимости по телефону +7 (495) 789-38-14, доб. 234 или просто заполните форму ниже.
