Токопроводы серии RITZ SIS с литой изоляцией

Токопровод с литой изоляцией RITZ SIS является экономичной и безопасной альтернативой параллельно подключенным кабельным системам, бронированным шинным сборкам или шинопроводам при передаче токов высокого напряжения или в условиях ограниченного пространства.

Производимое оборудование играет важную роль в производстве и распределении электрической энергии, поэтому к промышленной безопасности предъявляются высочайшие требования.

Соблюдаются все требования по защите персонала и оборудования. Следующие преимущества, присущие данному оборудованию, говорят в пользу использования полностью изолированных токопроводов:

Преимущества токопровода RITZ SIS

• компактная конструкция
• малая площадь для монтажа
• небольшой радиус изгиба
• возможна трехмерная геометрическая форма
• естественное охлаждение благодаря минимальному размеру конструкции
• высокая эксплуатационная надежность благодаря заводскому контрольному испытанию каждой шины
• отсутствие необходимости технического обслуживания

Расчёт стоимости токопровода RITZ SIS

Стоимость трассы токопровода RITZ SIS зависит от технических характеристик, а также от схемы трассы:

Все технические характеристики токопровода (напряжение, номинальный ток) вы можете указать в письме, приложив схему трассы и направить к нам на e-mail info@moselectroshield.ru. На основе полученных данных формируется технико-коммерческое предложение, и наш менеджер свяжется с вами в ближайшее время.

Преимущества с точки зрения обеспечения безопасности

• безопасность при прикосновении
• полностью изолирована и снабжена системой дифференциации электростатического поля напряжения
• способность выдерживать термическую и динамическую нагрузку, возникающую при высоких токах короткого замыкания
• межфазное короткое замыкание исключается
• не выделяет токсичных дымовых газов при горении
• не поддерживает горения
• высокая эксплуатационная надежность благодаря контрольным испытаниям каждого шинного элемента

Монтаж токопровода

• простота монтажа благодаря использованию унифицированных монтажных и крепежных деталей

Услуги

• Минимальные расходы на проектирование благодаря комплексу услуг по 3D CAD-моделированию шинной разводки
• Предоставляется полная монтажная документация
• Услуги шеф-монтажа по требованию
• Предоставление бригады монтажников по требованию

Наружное применение

Для наружного применения шину помещают в трубу из нержавеющей стали, стойкую к атмосферным воздействиям. Чтобы увеличить путь утечки, дифференциатор электростатического поля напряжения изоляции шины покрывают снаружи термоусадочной муфтой.

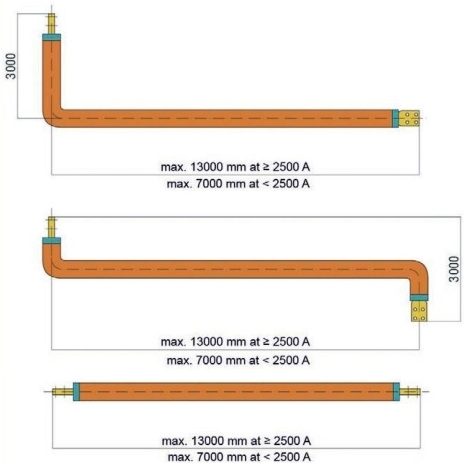

Длина и геометрическая форма ограничены размером оборудования {например, обжиговой печи), транспортных средства и местными возможностями (конструкция здания). Токопровод с литой изоляцией поставляется шинами различных форм и длин (см. рисунок ниже).

Шинное соединение

Существует несколько вариантов жестких и гибких соединений сегментов шины или шины и других частей оборудования. Стандартное соединение шин - это унифицированный плоский вывод, соответствующий номинальному току. Для соединения шины с другими частями оборудования имеются следующие опции:

• Конец проводника с плоским выводом согласно DIN 42 206.
• Конец проводника с круглым болтом.
• В соответствии со спецификацией заказчика.
• Для газонепроницаемого подключения шины к распределительному устройству с злегазовой изоляцией на заземленной части шины крепится металлический фланец. Токовое соединение может выполняться при помощи контактных болтов или в соответствии с требованиями заказчика.

Посредством жесткого соединения на обоих концах шины следует установить соединительную муфту с учетом конструкционных допусков и теплового расширения шины в процессе эксплуатации.
