Существуют несколько систем повышающих надежность токопровода с воздушной изоляцией - система наддува и УКОИ
- Система наддува (СНГТ) обеспечивает создание избыточного давления внутри токопровода за счет непрерывного нагнетания осушенного воздуха (Рисунок 1).

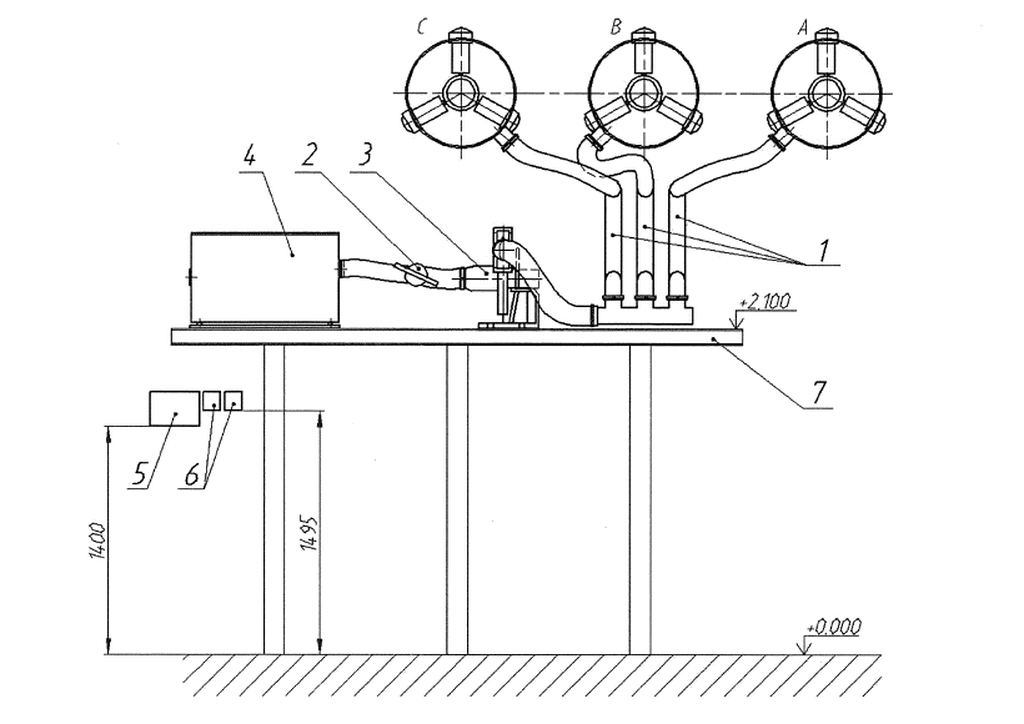

Рисунок 1 – Устройство СНГТ
1 – комплект воздуховодов; 2 – регулирующая заслонка; 3 – подпорный вентилятор; 4 – осушитель воздуха; 5 – шкаф управления; 6 - измерители

Преимущества:
- Обеспечивает относительную влажность воздуха не более 30-40%;
- Поддерживает уровень давления в токопроводе выше атмосферного на 600-1000ПА;
- Повышает степень защиты токопровода до IP64 (IP65);
- Возможность вывода значений влажности и давления воздуха на панель блока управления.

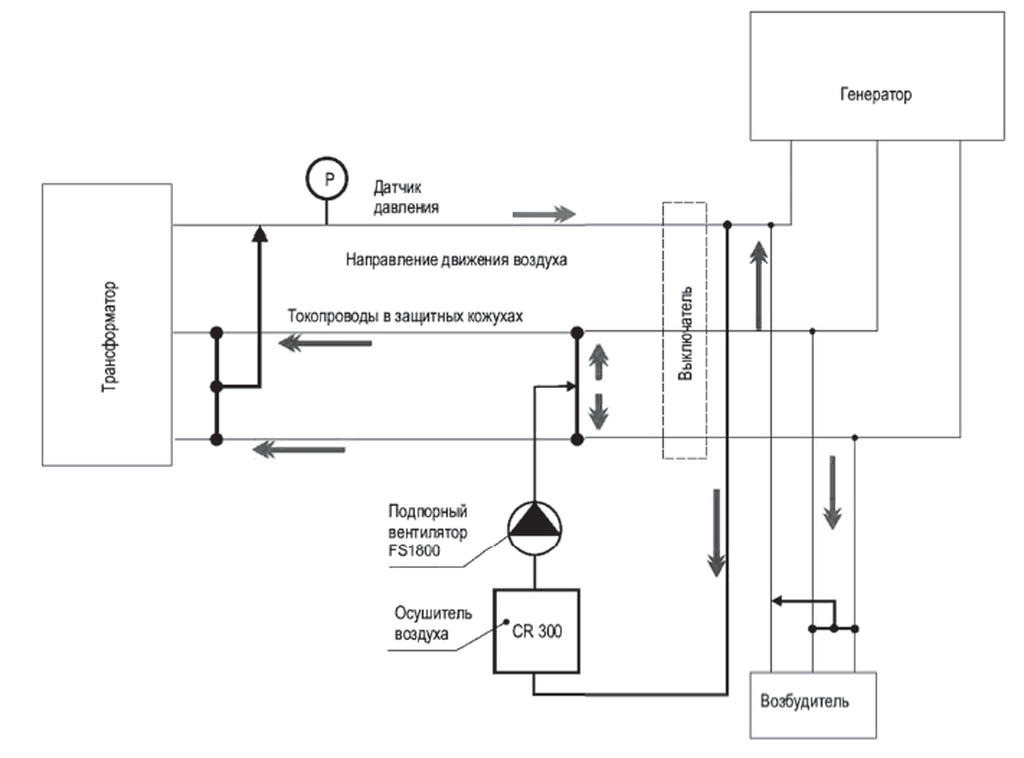

Рисунок 2 – Схема подключения СНГТ к генераторным токопроводам

- Система УКОИ-М решает задачу измерения сопротивления каждого опорного изолятора токопровода с одновременным отображением информации по всем изоляторам на мониторе в удобном для оператора виде (Рисунок 3).
Рисунок 3 – Система УКОИ-М на токопроводе

Преимущества:
- Измерение сопротивления изоляторов в режиме on-line в диапазоне от 1 до 3600Мом под рабочим напряжением;
- Оригинальная схема подключения к энергоблоку, исключающая внесение изменений в системы заземления токопроводов, коммутационных аппаратов и вмешательство в работу защитных и других систем;
- Информация может быть передана в АС.
Рисунок 4 – Работа системы УКОИ-М
