Реклоузер К-123К (киосковое исполнение)

Техническая документация

Пункт секционирования (реклоузер) серии К-123К предназначен для повышения надежности работы линий электропередач 6-10 кВ и может быть использован для:

  • обеспечения защиты электротехнического оборудования на ответвлении сети электропередач;
  • обеспечения технического и коммерческого учета электроэнергии;
  • автоматической локализации повреждений и подачи резервного питания;
  • секционирования линий с односторонним и двухсторонним питанием;
  • сетевого резервирования воздушных линий;
  • пункта плавки гололеда на ЛЭП.

Компания «Мосэлектрощит» является производителем реклоузеров и осуществляет их продажу с гарантией качества.

Устройство К-123К предназначено для повышения надежности ЛЭП 6-10 кВ за счет автоматического секционирования воздушных линий с двухсторонним и односторонним питанием, автоматического ввода резерва, сетевого резервирования, а также за счет разделения линий электропередач на отдельные участки для обеспечения бесперебойной работы подстанций, не входящих в участок с поврежденной подстанцией.

Конструкция

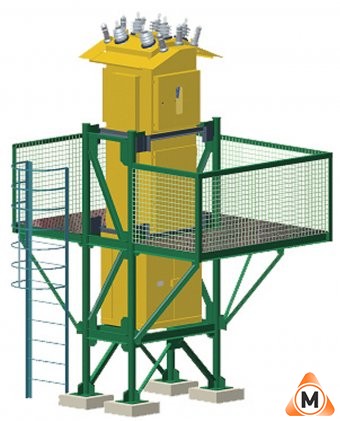

Киосковый реклоузер выполнен единой сборной конструкцией, состоящей из высоковольтного шкафа, шкафа управления и релейной защиты, что значительно снижает объем монтажных работ. Наличие смонтированных в отдельном отсеке внутри шкафа разъединителей, защищенных от прямого воздействия окружающей среды, не требует монтажа дополнительных конструкций.

Счетчик электроэнергии, встроенный в отсеке шкафа управления реклоузера, позволяет вести учет электрической энергии.

Высокий уровень безопасности и надежности пункта секционирования К-123К во время эксплуатации обеспечивается существующими системами блокировок.

Главные преимущества установки

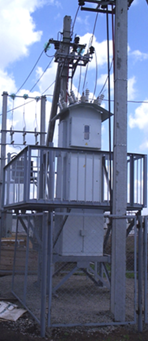

Киосковый реклоузер выдерживает неблагоприятные условия окружающей среды и резкие перепады температур, в результате чего получил широкое применение на особо важных участках электросетей. Грамотный подход к установке системы позволяет значительно повысить эффективность и срок службы оборудования.

Применение на практике киоскового реклоузера существенно сокращает различные затраты на обслуживание и необходимые эксплуатационные расходы электрической сети.

Реклоузеры К-123К отлично зарекомендовали себя на объектах «Газпрома», «Транснефти», «Славнефти» и др. компаний.

Чтобы получить более подробную информацию об условиях продажи оборудования, звоните нам по телефону в Москве: +7 (495) 447-14-14.

Основные технические характеристики К-123К


Наименование параметра
Значение параметра
Номинальное напряжение (линейное), кВ
6; 10
Наибольшее рабочее напряжение (линейное), кВ
7,2; 12
Номинальный ток главных цепей, А
400; 630; 800
Номинальный ток отключения выключателя, кА
12,5
Ток термической стойкости (3 с), кА
12,5*
Ток электродинамической стойкости, кА
31,5
Тип встраиваемого выключателя
ВБП
Диапазон рабочих температур, °C
от –60 до +40
Уровень/вид изоляции
нормальная/комбинированная
Условия обслуживания
двухстороннее
Номинальное напряжение вспомогательных цепей переменного тока, В
~220
Габаритные размеры, мм:
990 х 810 х 3925
Масса, кг:

1000

* время протекания тока термической стойкости через заземляющие разъединители – 1 с
