Низковольтные комплектные устройства

Назначение

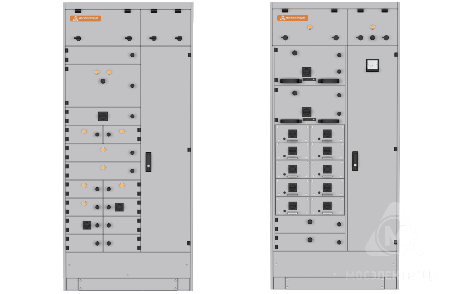

Низковольтное комплектное устройство НКУ-МЭЩ является устройством промышленного назначения и предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ в сетях с глухозаземленной или изолированной нейтралью, управления электрооборудованием и его защиты от токов короткого замыкания и перегрузок.

Шкафы НКУ-МЭЩ изготавливаются в соответствии с требованиями ГОСТ Р51321.1-2007.

Шкафы НКУ-МЭЩ обеспечивают высокую надежность электроснабжения с применением низковольтной аппаратуры защиты и коммутации различных производителей таких как Контакт, КЭАЗ, АВВ, Siemens, OEZ, С&S,Schneider Electric Hyundai, LS.

Возможность комбинирования шкафов для распределения электроэнергии и шкафов управления электроприводами позволяет осуществить гибкий подход к решению задач электроснабжения. В НКУ-MЭЩ используется различная форма секционирования (возможны — 1, 2а, 2b, 3a, 3b, 4a, 4b).

Отличительные особенности НКУ-МЭЩ

  • Высокая надежность - обеспечивается применением качественных материалов и элементной базы ведущих мировых производителей, использованием современных технических решений и контролем качества на всех стадиях производства;
  • Многообразие конструктивных решений - благодаря особенностям конструкции корпуса возможно изготовление НКУ любой конфигурации;
  • Модульность - благодаря модульной конструкции на базе НКУ можно создавать широкий спектр электроустановок;
  • Функциональность - благодаря применению современной элементной базы и схемотехнических решений НКУ обладает высокой функциональностью в части управления, автоматизации и диспетчеризации;

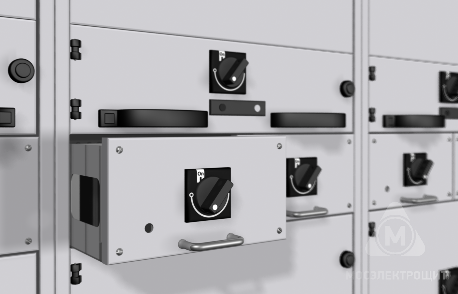

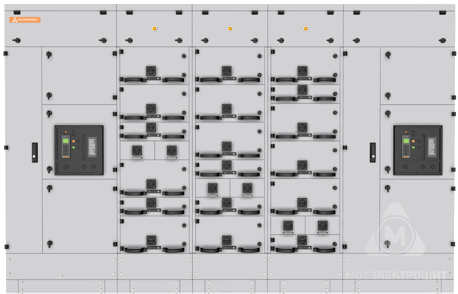

  • Безопасность - оборудование размещается в стационарных или выдвижных модулях. Применение выдвижных модулей и коммутационных аппаратов вдвижного или съемного исполнений позволяет выполнять работы по обслуживанию элементов НКУ без снятия напряжения. Контроль работы и управление осуществляются без открывания дверей. Все органы управления выведены на лицевую сторону НКУ.

Область применения НКУ

Низковольтное комплектное устройство НКУ-МЭЩ предназначено для применения в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, силовых распределительных пунктов, щитов и шкафов управления и автоматики. НКУ также могут применяться в качестве распределительных устройств со стороны низшего напряжения комплектных трансформаторных подстанций.

Технические характеристики НКУ-МЭЩ

Параметры

Значение параметра

Номинальное напряжение, кВ

0,4

Номинальное напряжение изоляции, кВ

0,69

Номинальное импульсное выдерживаемое напряжение, кВ

6 – 8

Категория перенапряжения

III – IV

Номинальный ток сборных шин, А, не более

6300

Род тока главных цепей

Переменный трехфазный

Частота переменного тока, Гц

50

Род тока и величина напряжения оперативных цепей, В

Переменный, 220, 50 Гц

Постоянный, 24, 220

Ток электродинамической стойкости, кА, не более

220

Ток термической стойкости в течение 1 с, кА, не более

100

Степень защиты по ГОСТ 14254, не более

IP 31; IP41; IP54; IP55

Вид внутреннего разделения по ГОСТ Р 51321.1

1; 2a; 2b; 3a; 3b; 4a; 4b

Система заземления по ГОСТ Р 50571.2

TN-C; TN-C-S; TN-S; IT; TT

Вид обслуживания

одностороннее/двухстороннее

Условия эксплуатации

Параметры

Значение параметра

Климатическое исполнение и категория размещения по ГОСТ 15150

УХЛ3.1, Т3

Температура окружающего воздуха, °С

  • от -10 до +40 (для УХЛ3.1);
  • от -10 до +50 (для Т3).

Относительная влажность воздуха, % не более

  • 95, при температуре воздуха +25°С
  • 80, при температуре воздуха +40°С

Высота над уровнем моря, м

1000

Атмосферное давление, кПа

от 86.6 до 106.7

Тип атмосферы, по ГОСТ 15150-69

II

Характеристика окружающей среды

невзрывоопасная, не пожароопасная, не содержащая токопроводящей пыли и агрессивных газов или газов в концентрациях разрушающих металлы и изоляцию

Стойкость к воздействию механических факторов по ГОСТ 17516.1

M39

Сейсмостойкость по шкале MSK-64, в баллах, не более

9

Если Вам требуется разработать нетиповой проект, свяжитесь с нами по телефону +7 (495) 789-38-14, доб. 234 или просто заполните форму ниже.
