Прямоугольный токопровод для ПС 110 кВ «Автозаводская»

06.02.2014

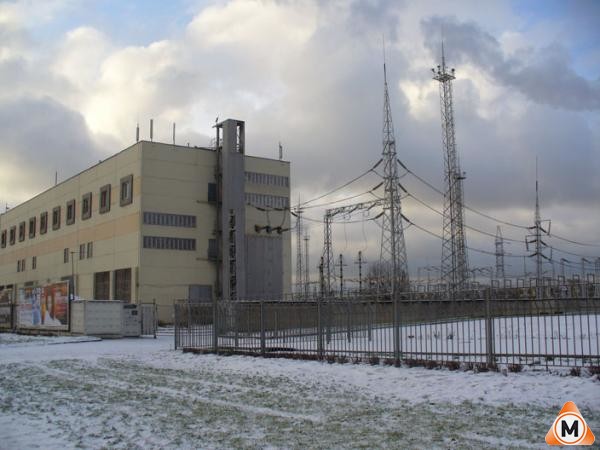

Объект: ПС 110 кВ «Автозаводская». Недавно там проводились строительно-монтажные работы. Было завершено строительство нового здания для размещения комплектного распределительного устройства (КРУЭ) по напряжению 220 кВ и щита управления подстанции, смонтированы две секции закрытого распределительного устройства (ЗРУ) – 10 кВ и два регулировочных трансформатора (РТ-5) и (РТ-6) мощностью по 40 МВА каждый. Реконструкция осуществлялась в соответствии с инвестиционной программой в рамках соглашения между энергетиками и Правительством Москвы для повышения надежности энергоснабжения потребителей.

Оборудование: комплектный закрытый токопровод с прямоугольным сечением напряжением 6 и 10 кВ типа ТЗК с воздушной изоляцией. Технические параметры токопровода соответствуют стандартам данного типа: номинальное напряжение – 10кВ, номинальный ток – 3150А, ток термической стойкости – 50кА и электродинамической стойкости – 128кА.

Холдинг: ОАО «МОЭСК».

Особенности: Прямоугольная форма токопровода была предусмотрена проектной документацией в связи с ограниченными площадями на подстанции, что характерно для большинства столичных объектов. Прямоугольные токопроводы – не новинка в отрасли энергетики. Пик их производства пришелся в СССР на 30-е годы, но потом по экономическим соображениям было принято решение отказаться от их применения. Сейчас заказчики вынуждены вновь обратиться к этому решению, так как в мегаполисах наблюдается общий дефицит места, и мы не исключаем, что их будут активно применять в ЗРУ.
